JDZW-35 全封闭式电压互感器概述
JDZW-35 型电压互感器适用于 35kV 户外电力系统，用于电能计量、电压监测和继电保护等场合。产品采用全封闭柱式结构，外壳由耐电弧、耐紫外线、耐老化的户外环氧树脂浇注而成，工艺为先进的真空铸造技术。
产品特点：
- 结构坚固：具有防污、防潮等能力，适合户外场所。
- 体积小，重量轻：适合在任意方向和位置安装。
- 维护简便：仅需定期清洁外部污染物。
- 安全性好：二次端子带有金属防护罩，有效隔离触点。
JDZW-35 在额定电压下可承受 1 秒短路电流而不损坏，适用于运行环境多变的中压系统。
JDZW-35 电压互感器型号含义
JDZW-35 电压互感器结构说明
本产品采用全封闭浇注式结构，设计合理，材料优选，适应多种户外运行条件。
- 材料与铁芯结构：
- 铁芯采用冷轧硅钢片，经过热处理，提升磁性能。
- 一次、二次绕组及铁芯整体浇注于环氧树脂中，具有较好的防潮、防污能力。
- 接线端子：
- 一次端子：A 相、N 相
- 二次端子：1a、1n、2a、2n、da、dn，均位于端子箱内，支持多出口连接方式
- 防护措施：
- 端子箱带有金属封盖，可铅封，起到防误触、防外力干扰等作用
JDZW-35 技术参数
- 额定绝缘水平：40.5/95/200kV
- 额定电压：35kV
- 频率：50Hz 或 60Hz
- 详细参数：见下表
| 型号 | 电压比 (V) | 准确度组合 | 额定输出 (VA) | 最大输出 (VA) | 绝缘水平 (kV) |
|---|---|---|---|---|---|
| JDZW-35 | 35000/100 | 0.2 | 75 | 1000 | 40.5/95/200 |
| 0.5 | 100 | ||||
| JDZFW-35 | 35000/100/100 | 0.2/0.2 | 30/30 | 2 × 500 | |
| 0.2/0.5 | 30/60 | ||||
| 0.5/0.5 | 60/60 | ||||
| JDZXW-35 | 35000/√3/100/√3/100/3 | 0.2/6P | 40/100 | 1000 | |
| 0.5/6P | 80/100 | ||||
| 0.2/0.2/6P | 20/20/100 | ||||
| JDZXFW-35 | 35000/√3/100/√3/100/3/100/3 | 0.2/0.5/6P | 25/25/100 | 2 × 400 | |
| 0.5/0.5/6P | 40/40/100 |
说明：
- 如有特殊要求，可定制。
- 如对电压比、准确度等级、绝缘水平等有具体需求，请与我司联系。

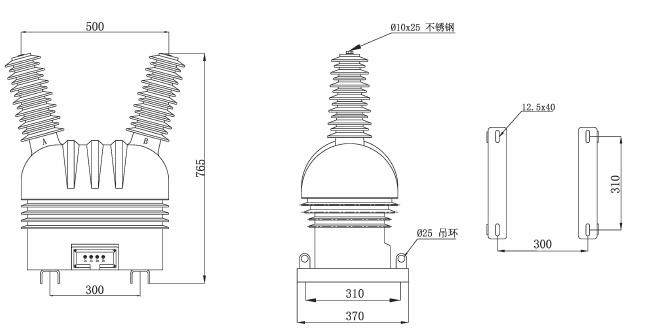

JDZW-35 外形尺寸图

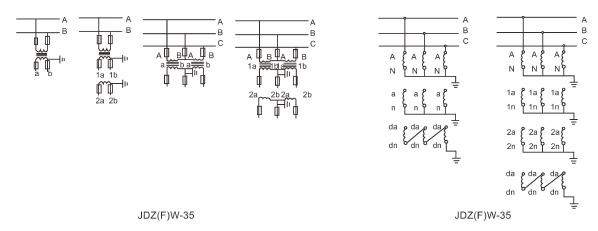

JDZW-35 接线原理图
JDZW-35 订购须知
本页面提供 JDZW-35 电压互感器的主要参数、电压比、使用条件等。在订货前，请确认所需参数，并与技术人员核对。
如需特殊海拔（＞2000m）、电压比或准确度等级等非标定制，请与我司销售或技术部门联系，我们将为您提供对应解决方案。
JDZW-35 电压互感器常见问答
- JDZW-35 的额定电压是多少？ 该型号适用于 35kV 的户外中压电力系统。
- 全封闭结构有什么优势？ 可防止污染与湿气进入，提升使用寿命与运行安全。
- 该互感器是否需要频繁维护？ 只需定期检查外部清洁与接线状态即可。
- 能否定制特殊参数？ 支持定制电压比、准确度、绝缘等级等项目。
- 适合哪些使用环境？ 适用于-5℃～+40℃温区、海拔不超1000m，污染等级 II 区域。
- 该互感器如何保障系统安全？ 具备高绝缘等级与防护结构，适用于继电保护场景。
