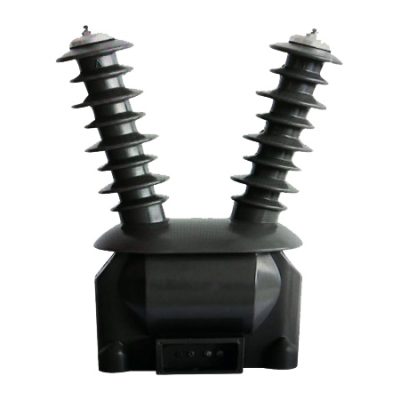

JDZW-20、JDZW2-20kV 户外环氧树脂电压互感器
JDZW-20 和 JDZW2-20 是采用环氧树脂绝缘的户外电压互感器，适用于中压电力系统，额定频率为50Hz或60Hz，电压等级最高可达20kV。产品广泛应用于未接地或弱接地系统中的电能计量、电压监控及继电保护。 该系列产品符合 IEC186 和 GB1207-2006 标准，具有良好的耐久性与...
产品 | 介绍
JDZW-20 和 JDZW2-20 是采用环氧树脂绝缘的户外电压互感器，适用于中压电力系统，额定频率为50Hz或60Hz，电压等级最高可达20kV。产品广泛应用于未接地或弱接地系统中的电能计量、电压监控及继电保护。
该系列产品符合 IEC186 和 GB1207-2006 标准，具有良好的耐久性与可靠性，专为户外环境设计，能在多变气候条件下稳定运行，适用于中压网络中的电力监控与保护场景。

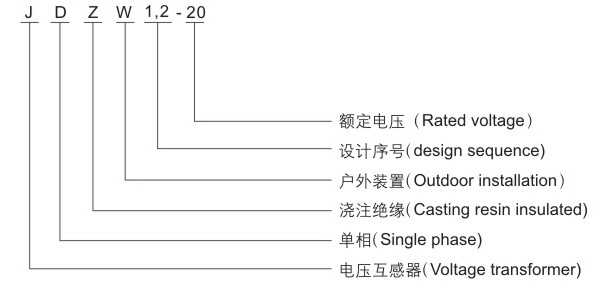

JDZW1-20、JDZW2-20kV 电压互感器型号含义
使用条件
- 安装地点：户外
- 环境温度：
- 最高：+40°C
- 最低：-25°C
- 日平均温度不超过30°C
- 海拔高度：不超过1000米
- 环境条件：无严重污染或腐蚀性气体
技术参数
- 具体技术数据详见产品参数表
- 局部放电测试符合 GB1207-2006《电压互感器》标准
| 型号 | 额定电压比 (V) | 额定输出 (VA) | 最大输出 (VA) | 额定绝缘水平 (kV) | |
|---|---|---|---|---|---|
| 0.2级 | 0.5级 | ||||
| JDZW1, 2-20 | 20000/220 | 25 | 50 | 600 | 50 |
| JDZW1, 2-20 | 20000/100/220 | 25 | 50 | 600 | 50 |
备注：
- 可根据客户需求提供特殊规格或高精度产品。
- 运行中应选择单一电压比模式，不可同时使用多个变比，以确保测量精度与保护功能。

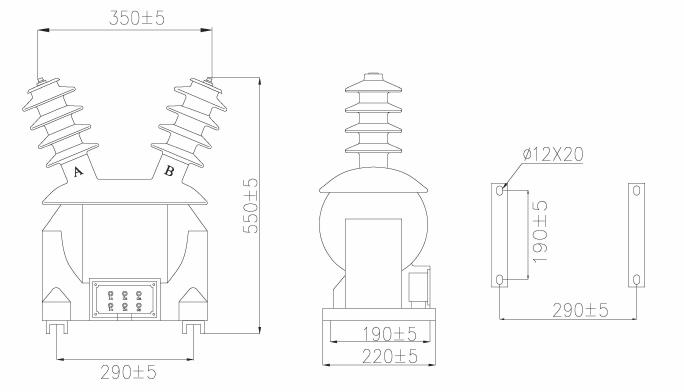

安装尺寸图

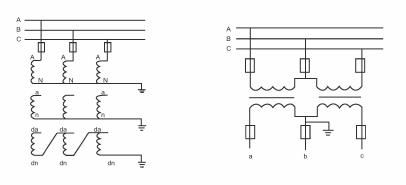

接线原理图
20kV 电压互感器接线说明，包括：
- Y型接线图：适用于星形连接结构
- V型接线图：适用于三相全绝缘结构系统
订货须知：
订货时请注明所需参数，包括电压比、精度等级、额定输出容量。如有特殊要求，可联系我司技术支持团队，提供定制解决方案，满足电压测量、电能计量与继电保护等应用需求。
常见问题（FAQ）
- JDZW-20 电压互感器主要应用是什么？
用于20kV电力系统中的电能计量、电压调节与继电保护，适合户外变电站与工业供电系统。 - 环氧树脂结构如何提升JDZW-20性能？
树脂结构提供优异的绝缘性、防潮性与抗紫外线能力，保障设备长期耐用、维护简便。 - JDZW-20 是否支持定制？
支持不同电压比、精度等级与输出容量的定制，满足各种工况需求。 - JDZW-20 如何维护？
需定期清洁，检查绝缘完整性与熔断器状态，维护工作量极小。 - JDZW-20 的环境适应性如何？
适用于-25°C 至 +40°C 环境，相对湿度最高85%，抗老化性能强。 - 为什么 JDZW-20 适用于户外安装？
全封闭结构与环氧树脂绝缘，有效抵御风吹雨淋及污染，尤其适配中压系统的户外场景。
