JDZJ-3, JDZJ-6, JDZJ-10 单相电压互感器, 户内环氧树脂浇注
JDZJ-3、JDZJ-6、JDZJ-10(W) 电压互感器概述 JDZJ 系列单相环氧树脂浇注电压互感器，专为交流 50Hz 电力系统中的电压与电能测量、继电保护而设计。该系列互感器适用于对电压监控和电能计量有高精度要求的场合。产品涵盖 JDZJ-3(W)、JDZJ-6(W)、JDZJ-10(W)...
产品 | 介绍
JDZJ-3、JDZJ-6、JDZJ-10(W) 电压互感器概述
JDZJ 系列单相环氧树脂浇注电压互感器，专为交流 50Hz 电力系统中的电压与电能测量、继电保护而设计。该系列互感器适用于对电压监控和电能计量有高精度要求的场合。产品涵盖 JDZJ-3(W)、JDZJ-6(W)、JDZJ-10(W) 三种型号，分别支持 3kV、6kV 和 10kV 的额定电压。
主要特点：
- 单相结构，适用于特定测量场合。
- 双绕组设计，提高测量准确性。
- 环氧树脂浇注绝缘，耐环境性能强。
- 型号覆盖 JDZJ-3(W)、JDZJ-6(W)、JDZJ-10(W)，满足不同系统电压等级。
JDZJ 系列电压互感器具备高精度、强耐久等特性，适用于多种电力分配与控制系统。环氧树脂浇注绝缘结构能有效抵御外界环境应力，适用于室内和工业场所。

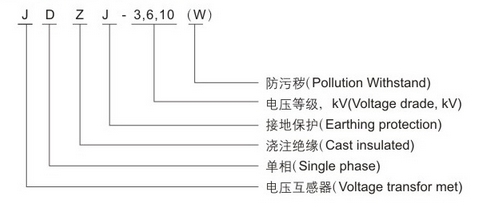

JDZJ-3.6.10(W) 型号含义
单相环氧树脂电压互感器使用条件
- 海拔： 不超过 1000 米。
- 环境温度： -5°C ～ +40°C。
- 相对湿度： 20°C 条件下 ≤85%。
- 抗震强度： 通过 0.4g 地震测试，相当于九度烈度。
- 抗污染能力： 适用于中等污染环境。
三相线路接线图（参考）

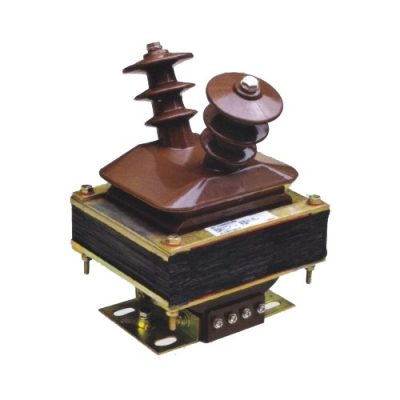

JDZJ-6、JDZJ-3(W) 电压互感器结构
JDZJ-6 与 JDZJ-3(W) 电压互感器采用环氧树脂浇注结构，内部为叠环式铁芯结构，一、二次绕组同芯布置。绕组整体封装在树脂中，二次出线通过底部螺母 a.x 引出，一次出线通过顶部高压端子 A.X 引出。
JDZJ-3、JDZJ-6(W) 技术参数
JDZJ 系列电压互感器专为 3kV 和 6kV 中压系统设计，具备高精度电压测量和保护性能。二次输出支持 0.5、1、3 等精度等级，具备强耐环境性与机械强度。
| 参数 | JDZJ-3(W) | JDZJ-6(W) | JDZJ-10(W) |
|---|---|---|---|
| 额定电压比 | 3000/√3/100/√3/100/3 | 6000/√3/100/√3/100/3 | 10000/√3/100/√3/100/3 |
| 额定频率 (Hz) | 50 | 50 | 50 |
| 额定输出 (VA) 0.5级 1级 3级 |
30 50 80 |
50 80 200 |
80 150 300 |
| 最大输出 (VA) | 200 | 400 | 500 |
| 额定绝缘水平 (kV) | 3.5/23/40 | 6.9/32/60 | 12/42/75 |
定制说明：可根据用户需求定制电压比、二次输出、精度等级与绝缘水平，满足特定系统性能与环境条件。

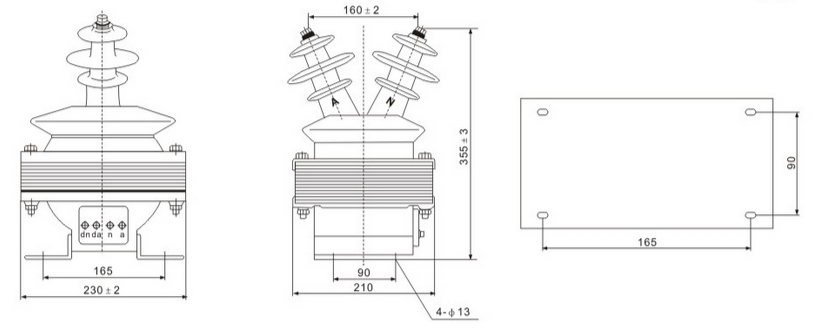

外形与安装尺寸
JDZJ-3.6.10(W) 电压互感器外形尺寸图
JDZJ-3、JDZJ-6(W) 电压互感器定制须知
注意：如需下单或定制，请提供以下信息：
- 型号及电压比： 明确适用型号及变比。
- 精度等级与输出容量： 指定 0.5/1/3 等精度及所需输出。
- 绝缘等级与使用环境： 明确工作温湿度、污染等级等参数。
如需选型建议或定制支持，请联系我司技术团队。
JDZJ-10(W) 电压互感器常见问题（FAQs）
- JDZJ 系列的额定电压等级是多少？
该系列包括 3kV、6kV、10kV 三种等级，适用于多种中压场景。 - JDZJ 互感器的典型应用有哪些？
广泛应用于电能计量、电压监控与继电保护系统中。 - 环氧树脂浇注结构有何优势？
具备优异的抗潮、抗污与耐老化性能，适合长期稳定运行。 - 是否支持定制？
支持变比、输出、精度、绝缘等级等定制服务。 - 日常维护是否复杂？
维护简单，定期检查表面清洁与绝缘状况即可。 - 适用的环境条件有哪些？
工作温度 -5°C ～ +40°C，海拔 ≤1000m，相对湿度 ≤85%。
