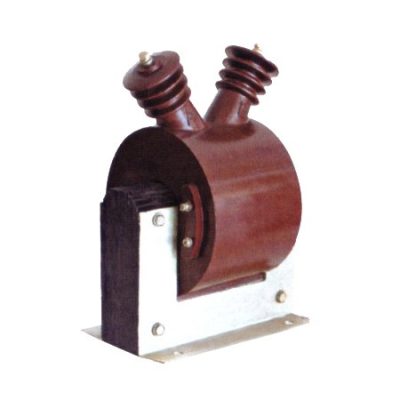

JDZC-6、JDZC-10 室内半封闭环氧树脂电压互感器概述

JDZC 系列电压互感器是一种高压、室内用半封闭型电压互感器，适用于额定电压为 3kV、6kV、10kV 的 50Hz 电力系统。产品采用环氧树脂浇注结构，具有优异的电压测量精度与能量计量性能，同时可用于控制回路及操作电源，为各种电气环境提供可靠支持。

JDZC-3、JDZC-6、JDZC-10 系列互感器符合 GB/T 208-2007 标准，具备高精度、安全运行和优良的绝缘性能。其半封闭结构增强了对环境因素的防护能力，特别适用于室内或工业场景中的中压电压调节、能耗监测与继电保护。

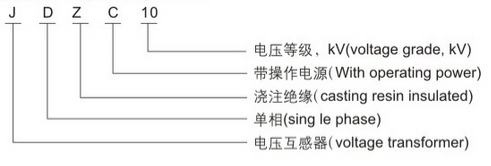

JDZC-6 与 JDZJC-10 电压互感器型号说明

JDZJC-10 电压互感器使用条件

• 安装方式： 室内使用
• 海拔高度： ≤ 1000 米
• 相对湿度： ≤ 85%
• 环境温度： -5°C 至 +40°C
• 爬电距离： 适应 II 级污秽环境
• 安装环境： 无腐蚀性气体、蒸汽、爆炸性粉尘或沉积物

JDZC-3、6、10KV 电压互感器结构说明

JDZC 系列采用全绝缘环氧树脂整体浇注结构，初级绕组端子设置在顶部两侧，主结构由铁芯、次级绕组与初级绕组组成，并共同封装于树脂体内。结构紧凑，耐潮湿、防污闪，确保中压系统长期稳定运行。

技术参数

型号	额定电压比 (V)	精度等级及额定输出 (VA)		最大输出 (VA)	额定绝缘水平 (kV)
		0.2级	0.5级
JDZC-3/6/10	3000/100/220 6000/100/220 10000/100/220	30/300	50/400	600	3.6/25/40 7.2/32/60 12/42/75
		30/400	50/500	800
		30/500	50/600	1000
		30/600	50/800	1200
		30/800	50/1000	1500
		30/1000	50/1200	2000
		30/1500	50/2000	3000

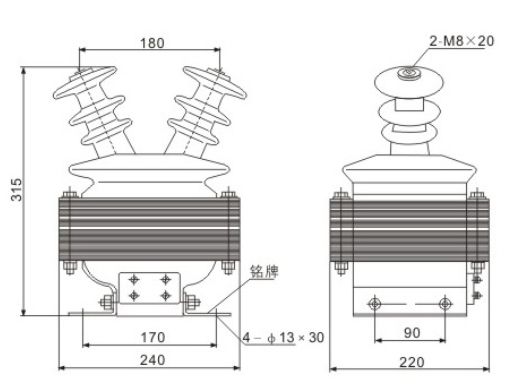

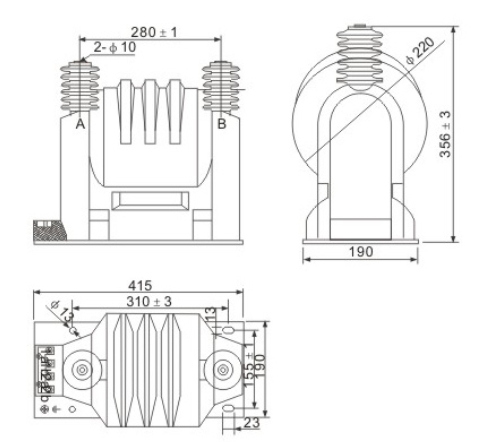

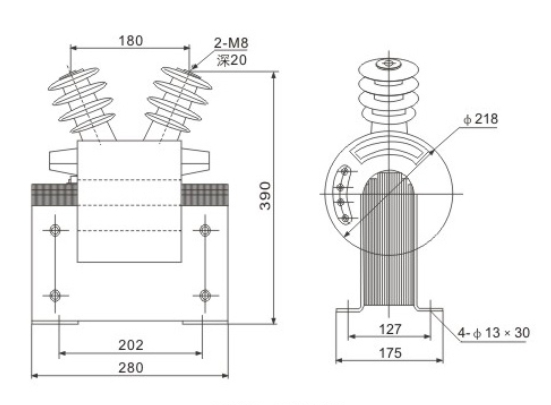

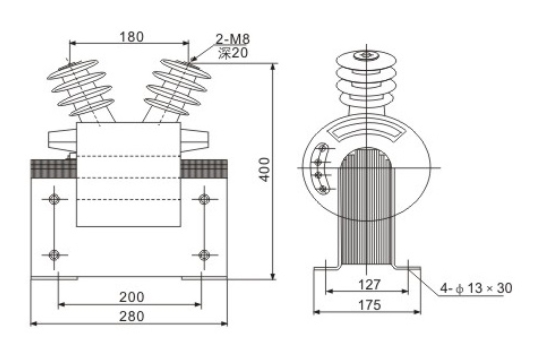

安装尺寸

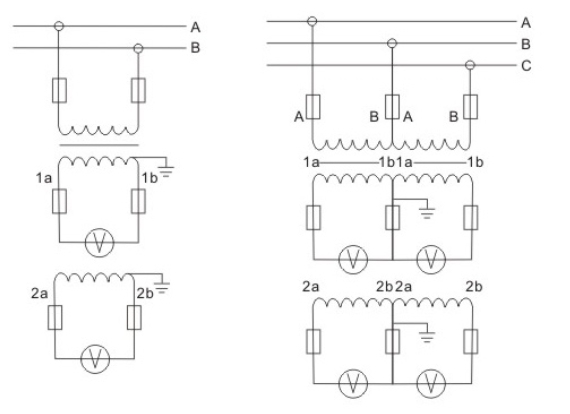

原理图

定制说明

1. 型号与电压比： 明确所需型号（JDZC-3、6、10）与电压比
2. 精度等级与输出容量： 说明是否需 0.2 或 0.5 精度等级，以及所需输出容量
3. 绝缘等级与使用环境： 提供所需绝缘等级与安装环境参数（如温度、湿度、污染等级等）

常见问题（FAQ）

1. JDZC 系列适用于哪些电压等级？ 适用于 3kV、6kV、10kV 系统。
2. 环氧树脂绝缘有哪些优势？ 防潮、防腐蚀、绝缘强度高，长期运行稳定。
3. 能否定制？ 可定制电压比、输出
