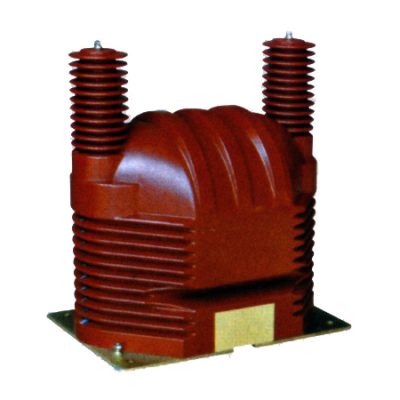

JDZ9-35G JDZF9-35 电压互感器产品概述

JDZ9-35G 与 JDZF9-35kv 系列户外电压互感器为全封闭结构，采用环氧树脂绝缘，适用于 35kV 中压电力系统。产品额定频率为 50Hz 或 60Hz，用于电能计量、电压监测和继电保护。

该系列产品符合 IEC 186 和 GB1207-2006 标准，具有良好的可靠性、绝缘性能及运行稳定性。结构紧凑，坚固耐用，适用于变电站和工业配电网络等多种中压场景，在确保测量准确性的同时满足使用安全要求。

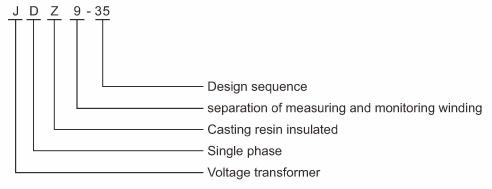

JDZ9-35 电压互感器型号说明

JDZ9-35 电压互感器结构与特点

• J：表示电压互感器
• D：表示单相
• Z：表示环氧树脂浇注绝缘
• 9：设计序号
• 35：额定电压等级为 35kV

该型号说明体现了 JDZ9-35 系列产品适用于中压系统，具备浇注绝缘、单相设计等特点，适应 35kV 电网应用场景。

JDZ9-35 电压互感器使用环境条件

• 安装地点：户外
• 环境温度：
  • 最高：+40℃
  • 最低：-25℃
  • 日平均不超过：30℃
• 海拔高度：不超过 1000m
• 大气条件：无严重污染或腐蚀性介质

在上述环境条件下，JDZ9-35 电压互感器可保持良好运行状态，适合各种中压户外安装需求。

JDZF9-35 电压互感器结构说明

JDZ9-35 系列户外电压互感器为全封闭浇注结构，铁芯与绕组一体成型。产品底部为固定安装底板，型号 JDZF9-35 带有两组二次绕组，可分别用于电能计量和电压监测。部分型号带三组绕组，支持电能计量、电压监测及继电保护，整体结构绝缘性能良好，适应性强。

JDZ9-35 电压互感器技术参数

• 执行标准：符合 GB20840.3-2013 与 GB20840.1-2010 标准中的局部放电测试要求
• 污染等级：适用于 II 级污染环境

型号	额定电压比 (V)	准确级组合	额定输出 (VA)	最大输出 (VA)	额定绝缘水平 (kV)
JDZ9-35	35000/100 35000/220	0.2	50	800	40.5/95/200
		0.5	90
JDZF9-35	35000/100/100 35000/100/220	0.2/0.2	30/30, 30/50, 50/50	2 × 400
		0.2/0.5
		0.5/0.5
JDZX9-35G	35kV/√3/100/√3/100/3	0.2/6P	30/100	600
		0.5/6P	90/100
JDZXF9-35G	35kV/√3/100/√3/100/√3/100/3	0.2/0.2/6P	20/20/100	2 × 300
		0.2/0.5/6P	25/25/100
		0.5/0.5/6P	30/30/100

备注：

• 以上表格列出了 JDZ9-35 系列电压互感器的电压比、准确级、额定输出和绝缘水平。
• 可根据用户需求定制产品参数、二次绕组结构和绝缘形式。

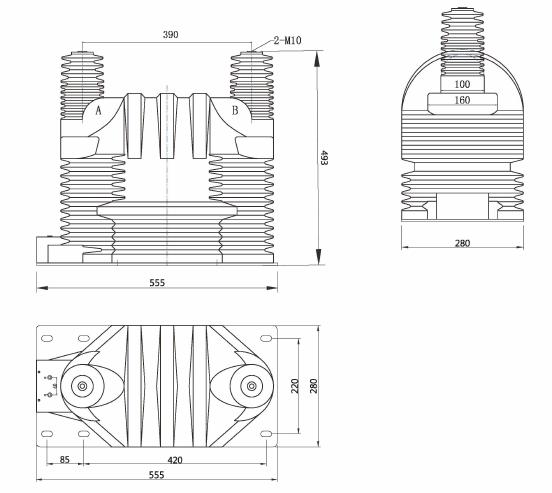

外形及安装尺寸图

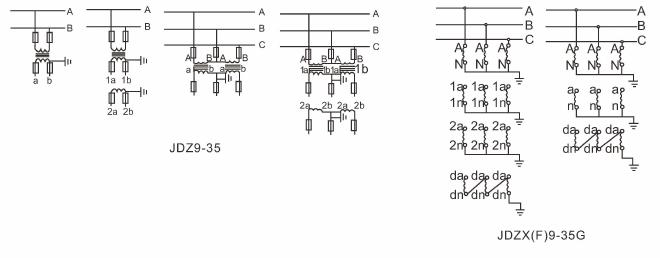

接线原理图

提示：

在订购 JDZ9-35 户外电压互感器时，请提供所需电压比、准确级和额定输出。对于有特殊要求的应用，例如全绝缘结构、附加二次绕组等，可与我司技术团队联系获取个性化解决方案。

JDZ9-35 电压互感器常见问题 FAQ

1. JDZ9-35 电压互感器的应用场景有哪些？
   适用于 35kV 户外电力系统中的电能计量、电压监测和继电保护，广泛用于变电站、工业配电系统等。
2. 环氧树脂绝缘能带来哪些性能优势？
   具备良好的防潮、防紫外、防老化特性，有助于提升互感器的绝缘可靠性，延长使用寿命，减少维护频率。
3. JDZ9-35 是否支持定制？
   支持。可根据客户要求定制电压比、准确级、二次绕组结构等，适应多种场景。
4. 需要对 JDZ9-35 互感器进行哪些维护？
   只需定期检查表面清洁情况，确保结构完整，检查锌氧避雷器等安全部件运行是否正常。
5. JDZ9-35 如何保障高压环境下的使用安全？
   具备短路保护、避雷保护、符合国家及国际标准的绝缘设计，确保在高压电网中安全运行。
6. JDZ9-35 相比传统产品有哪些优势？
   该产品采用先进的浇注工艺和环氧树脂绝缘，二次绕组丰富，结构坚固耐用，适应性强，符合现代高压系统使用需求。
