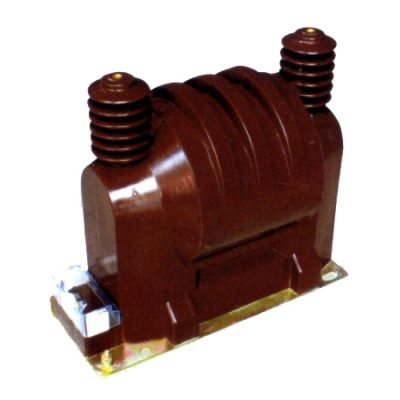

JDZ9-20、JDZ(X)F9-20G 室内环氧树脂电压互感器
JDZ9-20、JDZ(X)F9-20G 室内环氧树脂电压互感器产品概述 JDZ9-20 与 JDZ(X)F9-20G 电压互感器为环氧树脂真空浇注、全封闭设计的室内中压设备，额定频率为50Hz，额定电压最高达20kV。具备优异的绝缘性能、机械强度及耐久性，广泛应用于电压测量、电能计量与继电保护，特...
产品 | 介绍
JDZ9-20、JDZ(X)F9-20G 室内环氧树脂电压互感器产品概述
JDZ9-20 与 JDZ(X)F9-20G 电压互感器为环氧树脂真空浇注、全封闭设计的室内中压设备，额定频率为50Hz，额定电压最高达20kV。具备优异的绝缘性能、机械强度及耐久性，广泛应用于电压测量、电能计量与继电保护，特别适用于变电站和工业系统中。

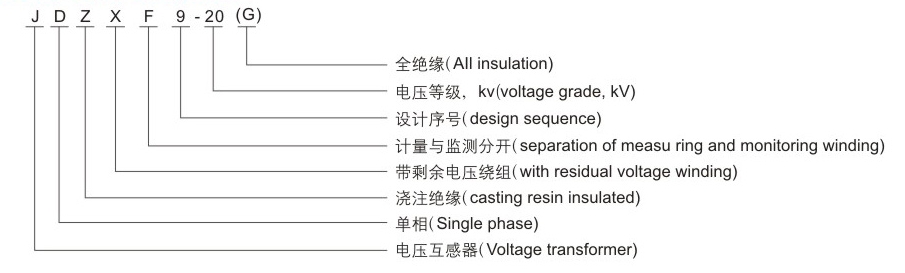

JDZ9-20 电压互感器型号含义
JDZ9-20 电压互感器使用条件
- 额定电压：20kV
- 环境温度：-5°C 至 +40°C
- 海拔高度：≤1000米
- 相对湿度：≤95%（无凝露）
- 污染等级：II级
- 安装方式：室内，垂直安装
JDZ9-20 电压互感器技术参数
JDZ9-20 与 JDZ(X)F9-20G 技术参数如下：
| 产品型号 | 额定电压比 (V) | 准确级组合 | 额定输出 (VA) | 最大输出 (VA) | 额定绝缘水平 (kV) |
|---|---|---|---|---|---|
| JDZ29-20 | 20000/100 或 20000/100/220 | 0.2 | 20 | 600 | 24/65/125 |
| 0.5 | 50 | ||||
| JDZF9-20 | 20000/100/100 | 0.2/0.5 | 20/20 | 2×300 | |
| 0.2/0.5 | 20/30 | ||||
| 0.5/0.5 | 30/30 | ||||
| JDZX9-20G | 20000/√3/100/√3/100/3 | 0.2/6P | 20/100 | 600 | |
| 0.5/6P | 50/100 | ||||
| JDZXF9-20G | 20000/√3/100/√3/100/√3/100/3 | 0.2/0.2/6P | 20/20/100 | 2×300 | |
| 0.2/0.5/6P | 20/30/100 | ||||
| 0.5/0.5/6P | 30/30/100 |
备注：
- 可根据客户需求定制电压比、准确级或其他技术参数。
- 如需特殊方案，请联系技术团队获取定制服务。

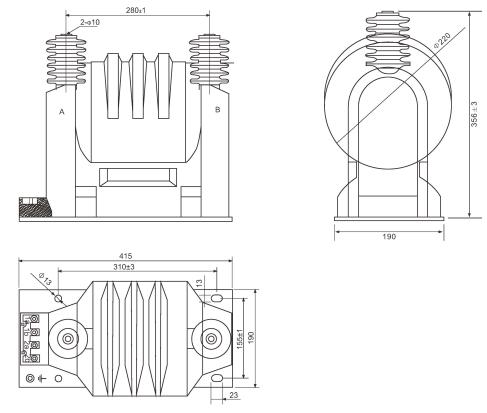

安装尺寸图

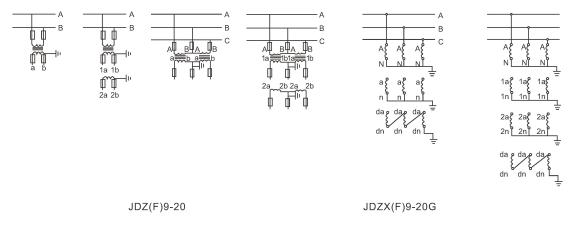

接线原理图
常见问题（FAQ）
- JDZ9-20 主要应用在哪些场合？
适用于20kV室内系统中的电能计量、电压监控和继电保护，广泛用于变电站、工矿企业、电力配电网络。 - 环氧树脂绝缘对性能有何提升？
提供优异的抗湿、防紫外、抗老化性能，延长设备寿命，降低维护频率。 - 是否支持定制？
支持电压比、准确级、次级绕组等参数定制，满足不同应用场景。 - 如何维护 JDZ9-20 电压互感器？
日常维护极少，主要定期检查清洁度、绝缘状态及氧化锌避雷器等保护元件是否完好。 - 如何确保高压应用的安全性？
设备内置短路保护、避雷器、防护外壳，并符合国际标准，确保稳定运行。 - 相比传统产品有何优势？
多绕组配置、结构紧凑、绝缘性能优越，特别适用于复杂与严苛的室内高压环境。
