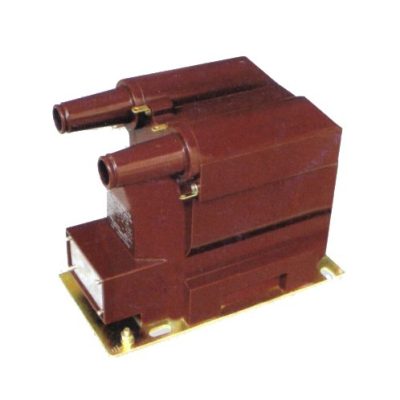

JDZ12-10R JDZ12-6R 单相环氧树脂电压互感器
JDZ12-10、JDZ12-6、JDZ12-3 电压互感器 产品概述 JDZ12-3、JDZ12-6R 和 JDZ12-10R 电压互感器采用全封闭真空环氧树脂浇注结构，适用于额定电压为 10kV、频率为 50Hz 或 60Hz 的电力线路与设备。产品配有内置熔断器，短路承受能力与保护装置匹配，提...
产品 | 介绍
JDZ12-10、JDZ12-6、JDZ12-3 电压互感器 产品概述
JDZ12-3、JDZ12-6R 和 JDZ12-10R 电压互感器采用全封闭真空环氧树脂浇注结构，适用于额定电压为 10kV、频率为 50Hz 或 60Hz 的电力线路与设备。产品配有内置熔断器，短路承受能力与保护装置匹配，提升运行可靠性与安全性。其具备高二次输出容量、安装简便等优势，提供双电压输出：100V 用于精确测量，220V 可用于断路器操作。广泛应用于美式箱变、开关柜等电力系统中，性能稳定、测量精准。

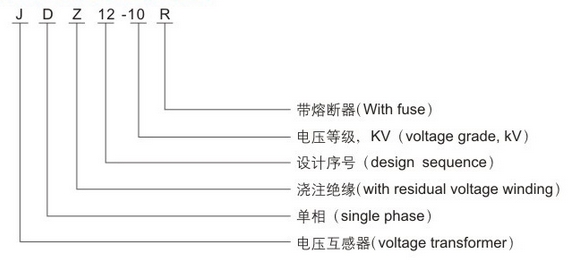

JDZ12-10R 型号含义
JDZ12-10R、JDZ12-6、JDZ12-3 使用条件
- 环境温度：-5°C ~ +40°C，日均温度不超过35°C
- 海拔高度：适用于2000米及以下安装环境，如高于请备注
- 相对湿度：日平均不超过95%，月平均不超过90%
以上条件保障产品在多种机械、电气应力下稳定运行。
JDZ12-10R、JDZ12-6、JDZ12-3 结构特性
- 一次端接口兼容性：适配200A大直径肘型电缆头，连接牢靠快速，具密封高压接口
- 内置熔断保护：一次端内置专用熔断器，无需额外空间，安装更简洁
- 封闭式二次端口：二次端带密封盖与可铅封螺钉，适用于户外箱变，有效防触电与窃电
JDZ12-10R、JDZ12-6、JDZ12-3 技术参数
- 功率因数：COSΦ = 0.8（滞后）
- 额定绝缘水平：12/42/75 kV
- 绝缘等级：E 级，温升极限 75K
- 电压系数：1.2 倍可持续运行
- 详细参数：详见下表
| 型号 | 额定电压比 (V) | 准确等级与对应额定输出 (VA) | 极限输出 (VA) | 额定绝缘水平 (kV) | |||
|---|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | ||||
| JDZ12-10R | 10000/100/220 | 15 | 30 | 60 | 50 | 500 | 12/42/75 |
| JDZ12-6R | 6000/100/220 | 7.2/32/60 | |||||
| JDZ12-3R | 3000/100/220 | 3.6/25/40 | |||||
JDZ12 系列电压互感器定制与技术支持
我们提供 JDZ12 系列的电压比、结构功能等定制选项，以满足特定运行工况与环境要求。
安装尺寸图
JDZ12-10、6、3R 电压互感器 安装尺寸图
JDZ12-10R 原理图
说明：本页面提供 JDZ12 系列电压互感器的详细信息，包括技术参数、准确等级、绝缘水平等内容。为便于选型与定制，请下单时提供以下信息：
- 型号与电压比：如 JDZ12-3R、JDZ12-6R 或 JDZ12-10R，以及对应电压比
- 精度等级与输出容量：如需 0.2 或 0.5 精度及相应 VA 输出
- 绝缘水平与运行环境：如 12/42/75kV，并说明温度、湿度、安装场所
如需定制设计或选型建议，欢迎联系我们的专业技术团队。
JDZ12 电压互感器常见问题（FAQs）
- JDZ12 电压互感器主要应用场景是什么？
用于 10kV 及以下系统中的电能计量、电压监测、继电保护，适用于箱变、开关柜等。 - 内置熔断器有哪些优势？
有效防止短路与过压，提升安全性，简化外部接线与安装空间。 - 是否能用于高湿度环境？
可以，适用于相对湿度最高达90%的中等湿度场景。 - 支持哪些定制内容？
可定制电压比、精度等级、绝缘水平、二次输出等，满足复杂需求。 - 维护是否复杂？
维护极少，仅需定期表面清洁与绝缘检查，运行成本低。 - 使用环境限制有哪些？
环境温度 -5°C ~ +40°C，海拔 ≤2000 米，适用范围广。
