JDJ2-35 和 JDJJ2-35 电压互感器概述 JDJ2-35 和 JDJJ2-35（也称 JDXN2-33, JDN2-33）是单相、户外、油浸式电压互感器，适用于 35kV、50Hz 或 60Hz 的交流电力系统，用于电能计量、电压监测及继电保护。其结构采用三柱式叠片硅钢片铁芯，油箱坚固，...
产品 | 介绍

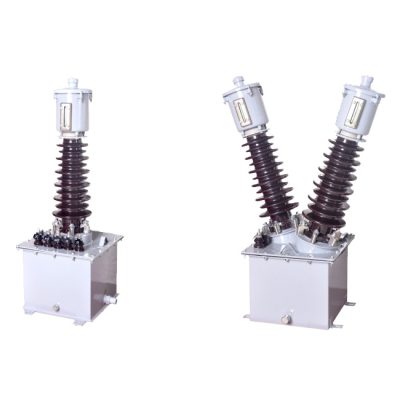

JDJ2-35 和 JDJJ2-35 电压互感器概述
JDJ2-35 和 JDJJ2-35（也称 JDXN2-33, JDN2-33）是单相、户外、油浸式电压互感器，适用于 35kV、50Hz 或 60Hz 的交流电力系统，用于电能计量、电压监测及继电保护。其结构采用三柱式叠片硅钢片铁芯，油箱坚固，配有一次和二次套管、接地螺栓和放油塞。JDJJ2-35 具备三绕组结构，特别适用于对故障防护要求较高的户外场合。
详细的技术参数、接线图、电压比和准确等级，请参见下方内容或直接联系我们。

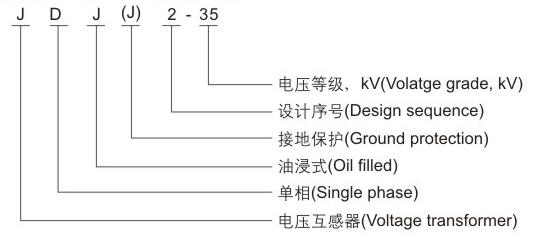

JDJ2 和 JDJJ2-35 型号含义
运行条件
- 海拔：不超过 2500 米
- 环境温度：-25°C 至 +40°C
- 相对湿度：20°C 时不超过 85%
- 安装环境：室外，无导电尘埃与腐蚀性气体
上述条件保障设备在多种户外环境下稳定运行与长期耐用。
JDJJ2-35 互感器结构说明
- 铁芯设计：铁芯采用三柱式叠片硅钢结构，中心柱绕有一次、二次和剩余绕组。
- 本体结构：本体通过铁夹固定在油箱盖上，盖上设有一次与二次套管。
- 油箱结构：油箱由钢板焊接，带接地螺栓、放油塞，底部设有四个安装孔，内部设定位销固定本体。
- 油枕部分：配有油位计，油枕可为方形或圆柱形，主线通过瓷套管连接。
技术参数
- 执行标准：GB1208-1997，IEC186
- 额定绝缘水平：40.5/95/200kV
- 额定电压比与输出容量：见下表
| 型号 | 额定电压比 (V) | 额定输出 (VA) | 极限输出 (VA) | |||
|---|---|---|---|---|---|---|
| 0.2 | 0.5 | 1 | 6P | |||
| JDJ2-33 | 33000/100 | 50 | 100 | 150 | – | 1000 |
| JDJJ2-33 | 33000/√3 /100/√3 /100/3 | 50 | 100 | 150 | 100 | 2 × 500 |
| JDJJ2-33 | 33000/√3 /100/√3 /100/√3 /100/3 | 30 | 60 | – | 100 | 2 × 500 |
安装尺寸图

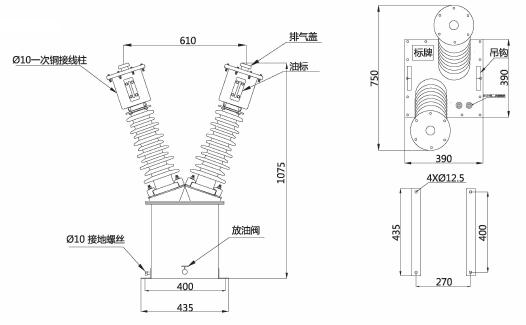

JDJ2-35 外形尺寸图

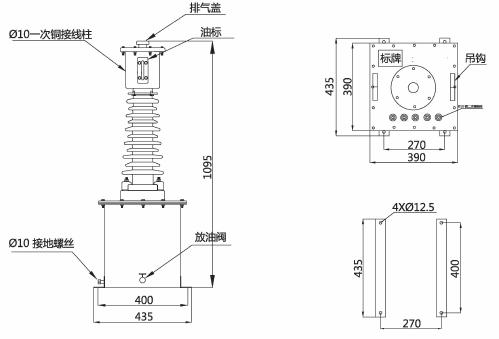

JDJJ2-35（JDNX2-33）外形尺寸图
注意：运行过程中，严禁二次绕组短路或过载。
订货须知
- 产品名称及型号
- 额定电压比、运行环境
- 是否有特殊定制要求
如有特殊需求，可联系我们提供定制化解决方案。
常见问题解答 (FAQs)
- JDJ2-35 和 JDJJ2-35 的主要应用有哪些？
主要用于 35kV 交流系统中的电能计量、电压监测和继电保护，适用于城乡配电网络。 - JDJ2-35 与 JDJJ2-35 有何区别？
JDJ2-35 为单绕组结构，JDJJ2-35 为三绕组设计，含剩余绕组，可提升故障保护性能。 - 油浸式结构如何提升性能？
油浸结构可增强绝缘、散热能力，并有效抵御潮湿与高温，提升设备可靠性。 - 是否可定制电压比或准确等级？
可以，支持按需定制电压比、准确等级与二次输出，满足不同应用场景。 - 维护工作有哪些？
主要包括定期检查油位、清洁外壳及确保油枕正常运行，维护简单。 - 有哪些安全设计？
产品配有接地保护装置、油位计、放油塞等，保障运行安全与维护便利。
