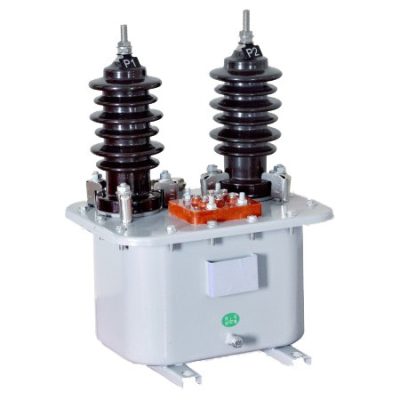

JDJ-10 JDJ-6 JDJ-3 油浸式电压互感器
JDJ 系列油浸式电压互感器概述 JDJ 系列高压电压互感器（包括 JDJ-3、JDJ、JDJ-10 型号）适用于 10kV 电力系统，额定频率为 50Hz。这些油浸式电压互感器主要用于高压配电系统中的电能计量、电压监测及继电保护，性能稳定，符合国际标准，可靠耐用。其坚固的结构设计确保在恶劣工况下也...
产品 | 介绍
JDJ 系列油浸式电压互感器概述
JDJ 系列高压电压互感器（包括 JDJ-3、JDJ、JDJ-10 型号）适用于 10kV 电力系统，额定频率为 50Hz。这些油浸式电压互感器主要用于高压配电系统中的电能计量、电压监测及继电保护，性能稳定，符合国际标准，可靠耐用。其坚固的结构设计确保在恶劣工况下也能稳定运行，为关键电力基础设施提供长期可靠保障。

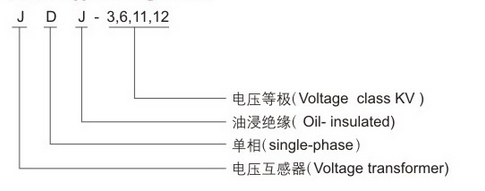

JDJ-10 电压互感器型号说明
JDJ-6、JDJ-10 使用条件
- 海拔高度： 不超过 1000 米
- 环境温度： -5°C 至 +40°C
- 相对湿度： 20°C 时 ≤85%
- 抗震性能： 通过 0.4g 直接震动测试，相当于九级地震
以上使用条件保证了产品在典型电气与环境应力条件下的长期稳定运行。
JDJ-3、JDJ-6、JDJ-10 电压互感器结构
本系列产品采用油浸式绝缘结构，铁芯为叠片式，初次级绕组同心绕制在同一铁芯上。变压器本体固定在上盖上，装入充油油箱，油面距离箱盖保持 10-15mm。引出线经高压、低压瓷套管引出，便于安装接线。箱盖与油箱密封连接，配有注油孔，便于维护与检修。
该结构设计保证了优异的绝缘性能、可靠性和维护便利性，同时提供良好的环境适应能力。
JDJ-3、JDJ-6、JDJ-10 技术参数

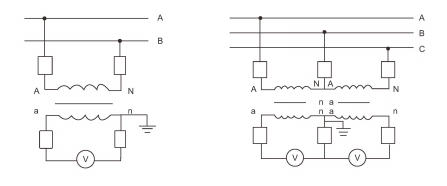

接线原理图

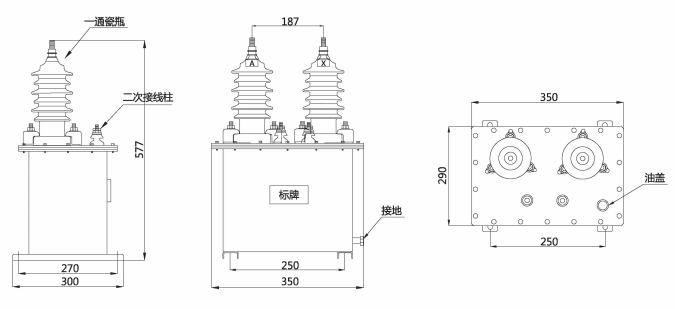

外形及安装尺寸
说明： 本页面详细介绍了 JDJ 系列油浸式电压互感器（JDJ-3、JDJ-6、JDJ-10）的结构特点、技术参数、使用条件及安装尺寸，适用于 10kV 高压系统中的电能计量、电压监测与继电保护。如需选型指导或定制非标产品，欢迎咨询我们的技术团队。
JDJ 油浸式电压互感器常见问题
- JDJ 系列互感器主要应用于哪些场景？
适用于 10kV 系统中的电能计量、电压监测与继电保护，广泛用于变电站与工业配电。 - 油浸式结构有何优势？
提供更高的绝缘与散热能力，在高压运行下长期保持稳定可靠。 - 适用哪些运行环境？
适用于海拔 ≤1000m，温度 -5°C~+40°C，相对湿度 ≤85% 的环境。 - 能否定制不同电压等级？
支持 3kV、6kV、10kV 等多种电压等级，满足多场景系统需求。 - 需要定期维护吗？
需定期检查油质、密封性，清洁套管与注油孔，保持良好工作状态。 - JDJ 系列相比其他设计有何优势？
绝缘可靠、维护简便、符合国际标准，是高压系统长期运行的优选方案。
