FZW28-12 户外真空负荷开关 | 12kV 自动隔离型断路器

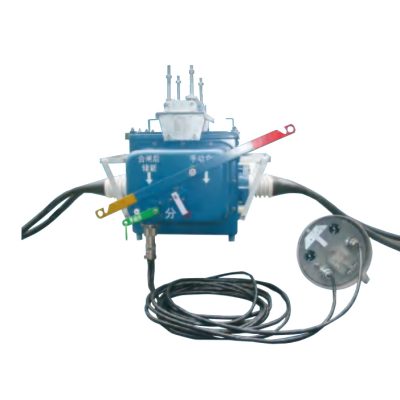

FZW28-12 (FFK) 户外高压真空负荷开关，适用于额定电压12kV、额定频率50Hz的三相交流配电系统。适合在变电站、工业用电、农村电网保护及频繁操作的自动配电网络中使用，可切断负载电流、过载电流及短路电流。 该开关由真空负荷开关本体与控制单元组成，采用航空插头与密封控制电缆连接，能可靠检测...
产品 | 介绍
FZW28-12 (FFK) 户外高压真空负荷开关，适用于额定电压12kV、额定频率50Hz的三相交流配电系统。适合在变电站、工业用电、农村电网保护及频繁操作的自动配电网络中使用，可切断负载电流、过载电流及短路电流。
该开关由真空负荷开关本体与控制单元组成，采用航空插头与密封控制电缆连接，能可靠检测与隔离零序电流与相间故障电流，适配各种中性点接地方式配电网络。

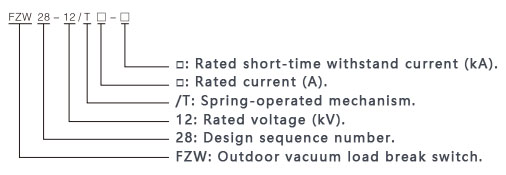

FZW28-12 型号含义
- FZW： 户外真空负荷开关
- 28： 产品系列设计序号
- 12： 额定电压（kV）
- /T： 弹簧操动机构
- □： 额定电流（A）
- □： 额定短时耐受电流（kA）
运行条件：
- 温度范围： -25℃ ~ +70℃
- 海拔： ≤2000 米
- 风速： ≤35m/s；相对湿度： ≤95%
- 抗震性能： 烈度8度；水平加速度1/4g，垂直1/8g，安全系数1.7
- 污秽等级： III级
- 覆冰厚度： ≤10mm
- 接地方式支持： 不接地、消弧线圈接地、低阻接地系统
FZW28 技术参数
| 序号 | 项目 | 单位 | 数值 | ||
|---|---|---|---|---|---|
| 1 | 额定电压 | kV | 12 | ||
| 2 | 额定绝缘水平 | 工频耐压 | kV | 干试 | 42/48 |
| 雷电冲击耐压 | 湿试 | 34 | |||
| 3 | 额定频率 | Hz | 50 | ||
| 4 | 额定电流 | A | 63 | ||
| 5 | 额定耐受电流及持续时间 | kA/4s | 16 | 20 | |
| 6 | 额定峰值耐受电流 | kA | 40 | 50 | |
| 7 | 额定短路开断电流 | kA | 40 | 50 | |
| 8 | 机械寿命 | 次 | 20000 | ||
| 9 | 净重 | kg | 198 | ||
FZW28 结构特性
- 相间短路自动锁定：当用户分支发生短路时，开关在变电站断路器动作后自动跳闸并锁定，快速隔离故障，避免馈线整体失电。
- 快速故障定位：用户可主动上报故障信息，电力公司通过手持终端或通讯模块快速定位故障，提高检修效率。
- 单相接地自动隔离：开关可在单相接地故障发生时自动跳闸，保障馈线其余部分正常供电。
功能特点
- 完善的保护功能：具备瞬时跳闸、过流保护、零序保护和防浪涌保护。
- 智能重合闸：支持“三次重合一跳”，具加速再合功能，提升供电稳定性。
- 实时监控与记录：可查询状态、记录事件、设定参数，支持本地与远程配置。
- 强大通讯能力：内置GSM模块，支持短信告警与故障主动上报。
- 其他功能：内置时钟、智能手操器、远程/就地配置、支持故障隔离及系统协同。
安装与维护图纸
订购说明
- 参数说明：请明确额定电压（如12kV）、电流（如63A）、短时耐受电流及是否需要GSM通讯、远程功能等。
- 定制需求：如需非标配置、增强保护或特殊控制系统集成，请详细列出。
我们提供专业定制服务，欢迎联系技术团队获取最佳方案。
FZW28-12 常见问题（FAQs）
- FZW28-12 适用于哪些应用？
适用于变电站、工业、农村电网与自动配电系统的12kV三相系统。 - 如何进行故障隔离？
支持相间短路与单相接地自动跳闸隔离，保障非故障支路供电。 - 环境适应能力如何？
可在 -25°C 至 +70°C 温度下运行，抗污等级 III，抗震烈度 8 度。 - 是否支持远程监控与配置？
支持GSM通讯、远程故障上报与参数设置，适用于智能电网。 - 机械寿命是多少？
额定机械寿命达 20,000 次，长期稳定运行。 - 是否支持定制？
支持GSM模块、非标结构、特殊控制系统集成，欢迎来电洽谈。
