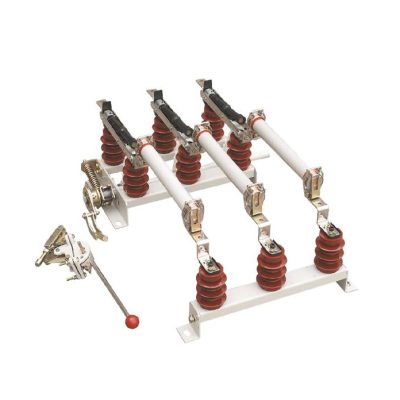

FN5-12(RDL) 户内高压负荷开关｜带熔断器保护型
FN5-12 (RDL) 型室内高压负荷开关符合 IEC420 及1990版《高压负荷开关及负荷开关设备》标准，结构紧凑、重量轻，适用于10kV环网柜、配电箱及变电站应用。具备三工位运行模式，实现可靠的负载开断、隔离及接通功能，符合电力行业标准的安全运行要求。 该开关适用于AC 50Hz、12kV电...
产品 | 介绍
FN5-12 (RDL) 型室内高压负荷开关符合 IEC420 及1990版《高压负荷开关及负荷开关设备》标准，结构紧凑、重量轻，适用于10kV环网柜、配电箱及变电站应用。具备三工位运行模式，实现可靠的负载开断、隔离及接通功能，符合电力行业标准的安全运行要求。
该开关适用于AC 50Hz、12kV电力网络，可断开负载电流与合闸短路电流。当配备熔断器时，可有效切断短路电流，起到保护开关设备的作用。兼容 CS6-1 型手动操作机构，亦可选用专为该产品设计的CS系列专用机构。
FN5-12 型号含义
FN5-12 型号定义如下：
- F： 负荷开关
- N： 室内安装
- 5： 设计序号
- 12： 额定电压（kV）
- D： 上部带熔断器
- R： 带负荷开断功能
- S： 带接地开关
备注：如有特殊要求，请与我方技术团队联系，获取定制方案。
运行环境条件
- 海拔：不超过1000米
- 环境温度：最高 +40°C，最低 -25°C
- 相对湿度：日均≤95%，月均≤90%
- 安装地点应无导电尘埃、腐蚀性气体和水蒸气
- 无持续或剧烈震动
高压负荷开关主要技术参数
适用于组合开关设备的技术参数如下：
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | KV | 12 |
| 最高工作电压 | KV | 12 |
| 额定频率 | HZ | 50 |
| 额定电流 | A | 630 |
| 额定负载开断电流 | A | 630 |
| 5%额定负载开断电流 | A | 31.5 |
| 额定短路开断电流 | A | 10 |
| 额定动触头电流 | A | 40 |
| 额定转移电流 | KA | 1.3 |
| 额定短时耐受电流 | KA | 20 |
| 额定峰值耐受电流 | KA | 50 |
| 机械寿命 | 次 | 2000 |
备注：以上参数支持定制，如需个性化功能请联系技术工程师。
安装外形与尺寸图
图1：FN5-12RD(L) 室内高压负荷开关
| 1. 底座 | 2. 绝缘件 | 3. 灭弧管 |
| 4. 缓冲装置 | 5. 动触头 | 6. 灭弧杆 |
| 7. 导向板 | 8. 静触头 | 9. 开断机构 |
| 10. 锁定机构 | 11. 负荷开关操动机构 | 12. 接地开关 |
图2：CS6-1 型负荷开关操作机构安装图
订购须知
- 请注明产品型号、名称及所需数量；
- 安装位置、上出线距离、母线直径；
- 操作方式（手动 / 手电两用）；
- 如需特殊定制，请另行说明。
在 Thomas Electric，我们专注提供高品质 FN5-12 (RDL) 室内高压负荷开关解决方案，凭借诚信、高交付准时率、竞争力价格与技术支持赢得全球客户信赖。我们致力于产品可靠性、专业能力与售后服务，成为您长期可信赖的合作伙伴。
常见问题（FAQs）
- FN5-12 (RDL) 负荷开关主要应用在哪些场合？
适用于 12kV 系统中的负载电流开断、回路切换与保护，如变电站、环网柜等场所。 - 是否支持极端温度环境？
标准适配 -25°C 至 +40°C，如有特殊环境可定制方案。 - 其可靠性体现在哪些方面？
带熔断器短路保护，既能断负载又能切断短路电流，符合 IEC420 等标准。 - 安装是否便捷？
兼容 CS6-1 手动机构，结构简洁，带标准固定孔位，便于安装。 - 机械寿命是多少次？
开关机械寿命可达2000次，适应高频操作环境。 - 是否可根据需求定制？
支持电压、电流、保护配置等多项定制，灵活适配不同应用。
