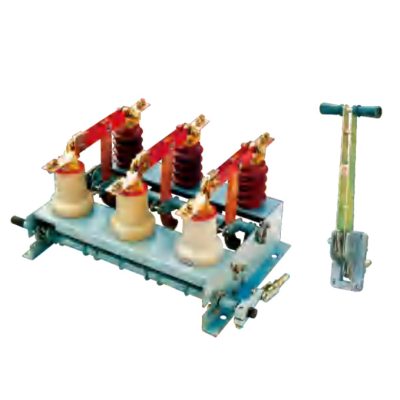

FN3-12 高压负荷开关 | 室内真空断路负载开关
FN3-12 和 FN3-12R/S 系列高压负荷开关适用于室内安装，主要用于 50Hz、6kV 或 12kV 的交流系统。它们用于负荷电流的断开与高压电路的切换，也可兼具保护功能。该系列负荷开关配备 RN3 型灭弧真空管，尤其适合频繁操作的应用场合。 该系列负荷开关性能可靠，安全性高，维护需求低，...
产品 | 介绍
FN3-12 和 FN3-12R/S 系列高压负荷开关适用于室内安装，主要用于 50Hz、6kV 或 12kV 的交流系统。它们用于负荷电流的断开与高压电路的切换，也可兼具保护功能。该系列负荷开关配备 RN3 型灭弧真空管，尤其适合频繁操作的应用场合。
该系列负荷开关性能可靠，安全性高，维护需求低，并可与 CS3、CS2 型手动操作机构集成，提升操作的灵活性与便捷性。
型号含义
- F：负荷开关
- N：室内型
- 3：设计序号
- 12：额定电压（kV）
- R：带负荷开断功能
- S：带接地开关
运行环境条件
- 海拔高度：≤1000 米
- 环境温度：-10°C 至 +40°C
- 相对湿度：25°C 条件下不超过 90%
- 环境要求：无腐蚀性气体、无导电性粉尘
- 振动条件：无剧烈振动和冲击
- 危险环境：禁止在易燃易爆场所使用
FN3-12 技术参数
| 型号 | 额定电压 (kV) | 额定电流 (A) | 额定短时耐受电流 (kA/秒) | 额定峰值耐受电流 (kA) |
|---|---|---|---|---|
| FN3-2 | 12 | 400 | 10/2 | 25 |
负荷开关熔断器参数
| 型号 | 额定电压 (kV) | 额定电流 (A) | 最大开断电流 (kA) | 最大开断容量 (MVA) | 短路电流峰值 (kA) |
|---|---|---|---|---|---|
| RN3-3 | 3 | 10-50 | 40 | 200 | 24.5 |
| 75-100 | 24.5 | ||||
| 200 | 35 | ||||
| RN3-6 | 6 | 75 | 20 | 200 | 14 |
| 100 | 14 | ||||
| 200 | 19 | ||||
| RN3-12 | 12 | 10-50 | 12 | 200 | 8.6 |
| 75 | 8.6 | ||||
| 100-150 | 15.5 |
外形与安装尺寸
图1：FN3-12、FN3-12R 型开关结构说明
| 1. 拆装部件 | 5. 动触头 | 9. 下绝缘子 |
| 2. 框架 | 6. 开断刀 | 10. 熔断器 |
| 3. 上绝缘子 | 7. 绝缘拉杆 | |
| 4. 主静触头 | 8. 下触座 |
图2：FN3-12R/S 型负荷开关结构说明
| 1. 插座 | 2. 支架 | 3. 熔断器 | 4. 开关本体 |
常见问题解答（FAQs）
- FN3-12 与 FN3-12R/S 系列适用于哪些场景？
适用于室内 6kV 或 12kV 系统中的负荷电流开断、高压电路切换及保护。 - 为何适用于频繁操作？
配置 RN3 型真空灭弧器，具备高可靠性与低维护需求。 - 是否可用于危险场所？
不可，FN3-12 系列不适用于易燃、易爆环境。 - 使用温度范围是多少？
-10°C 到 +40°C，适合大多数室内环境。 - 是否支持定制？
支持，如海拔适配、操作机构兼容等功能。 - 短路承受能力如何？
峰值耐受电流为 25kA，短时耐受电流为 10kA（2 秒）。
