ZN12-12/40.5kV 户内交流高压真空断路器
ZN12-12/40.5 户内高压交流真空断路器适用于 12~40.5kV 三相交流 50Hz 系统，采用先进德国技术，性能可靠。结构简单，开断能力强，使用寿命长，确保运行安全、无爆炸风险，维护量极低。该断路器特别适用于电厂、变电站及输电系统，在高要求应用中提供强有力的控制与保护。 ZN12 系列符...
产品 | 介绍
ZN12-12/40.5 户内高压交流真空断路器适用于 12~40.5kV 三相交流 50Hz 系统，采用先进德国技术，性能可靠。结构简单，开断能力强，使用寿命长，确保运行安全、无爆炸风险，维护量极低。该断路器特别适用于电厂、变电站及输电系统，在高要求应用中提供强有力的控制与保护。
ZN12 系列符合 GB1984-89《高压交流断路器》标准，功能齐全，适用于频繁操作或大负荷切换场合。其易维护性和可靠设计，使其成为现代高压配电系统的理想选择。

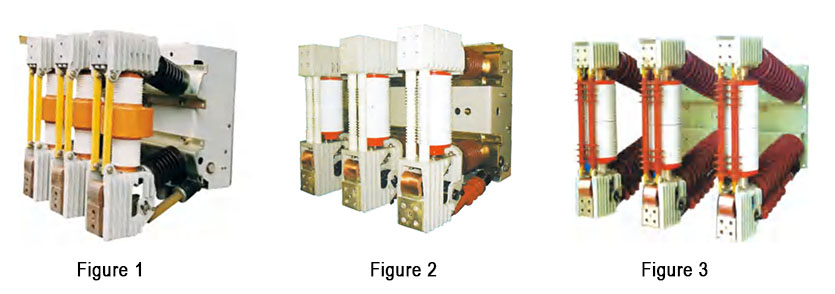

图 1：ZN12-12kV 倾斜式， 图 2：ZN12-12kV 水平式， 图 3：ZN12-40.5kV 倾斜式

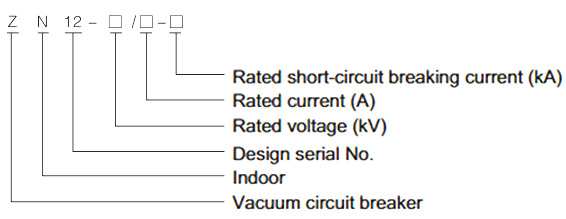

ZN12 真空断路器型号含义
- Z：真空断路器
- N：户内型
- 12：额定电压（kV）
- □：设计序号
- □：额定电流（A）
- □：额定短路开断电流（kA）
运行环境条件
- 海拔：≤1000 米
- 环境温度：-25°C ～ +40°C
- 相对湿度：日平均 ≤95%，月平均 ≤90%
- 抗震能力：≤8 级
- 运行环境：无易燃、爆炸、腐蚀性气体及严重振动
- 特殊条件：如有非标应用，请联系我司技术团队
ZN12-40.5 系列产品特点
- 高开断能力，导电阻小，电寿命长
- 前后布局紧凑，运行可靠，维护方便
- 安装方式灵活：水平固定式、倾斜固定式、中置可移式
- 操作机构与断路器本体一体化结构，性能稳定
- 弹簧储能机构，支持交流/直流电源及手动操作
主要技术参数
ZN12 户内断路器外形结构与尺寸

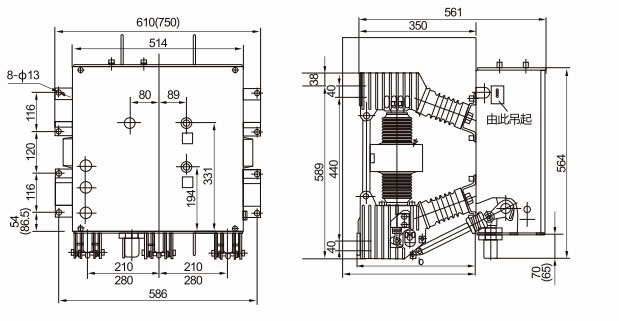

图 1：ZN12-12 倾斜式结构尺寸图

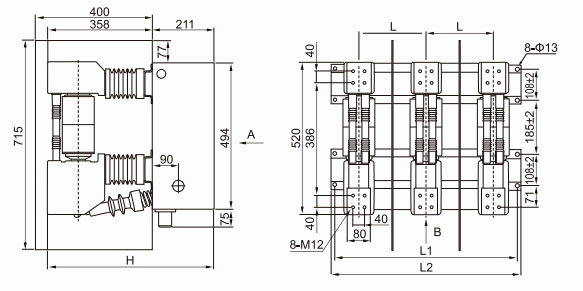

图 2：ZN12-12 水平式结构尺寸图

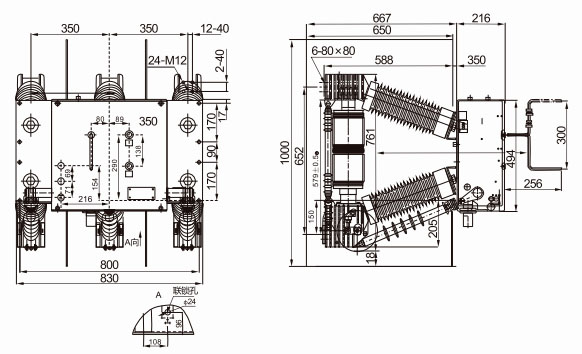

图 3：ZN12-40.5 倾斜式结构尺寸图
特殊定制服务
如您有以下项目需求，我们可提供专属定制解决方案：
- 特殊工况环境：高海拔、极寒、腐蚀性或潮湿场景
- 增强性能：提升额定开断电流、寿命、机械强度
- 通信控制：嵌入远程控制接口、状态监测系统
- 安装方式：支持特殊结构改造或母线对接方案
常见问题解答（FAQs）
- ZN12 适用于哪些场景？
适用于电厂、变电站、输电线路及工业系统，尤其是频繁开断与重负载保护。 - ZN12 的绝缘能力如何？
12kV 型支持 42kV 工频耐压，40.5kV 型支持 95kV 工频耐压、185kV 冲击电压。 - 有哪些安装结构可选？
支持水平固定式、倾斜固定式和中置可移动式。 - 能否承受高频操作？
ZN12 机械寿命最高达 10000 次，满足高频操作需求。 - 是否支持定制？
支持开断能力、电压、控制接口、电磁线圈及结构定制，请联系技术团队获取方案。 - 适用环境范围？
可在 -25℃ 至 +40℃，1000 米以下海拔、抗震 8 级以内环境中稳定运行。
