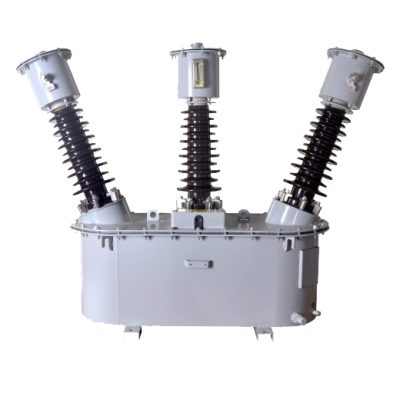

JLSW3-35kV 户外油浸式组合互感器
JLSW3-35kV 户外油浸式组合互感器（又称计量箱）是一种户外高压电能计量装置，采用三组单相全绝缘电压互感器（PT）组成 Y/Y 接线方式，并在 A、B、C 三相分别配置电流互感器（CT）。 本款组合互感器在传统结构基础上优化升级，油箱盖集成防潮装置，有效防止外部湿气侵入，显著延长产品使用寿命。...
产品 | 介绍
JLSW3-35kV 户外油浸式组合互感器（又称计量箱）是一种户外高压电能计量装置，采用三组单相全绝缘电压互感器（PT）组成 Y/Y 接线方式，并在 A、B、C 三相分别配置电流互感器（CT）。
本款组合互感器在传统结构基础上优化升级，油箱盖集成防潮装置，有效防止外部湿气侵入，显著延长产品使用寿命。与旧型号相比，其容量更大、体积更小、重量更轻，安装更便捷。
该产品适用于交流 50~60Hz、电压等级不超过 35kV 的户外电路，具备电流、电压、电能计量功能，可选配有功/无功电能表，广泛应用于农村变电站、箱变、电厂及工矿企业配电系统。

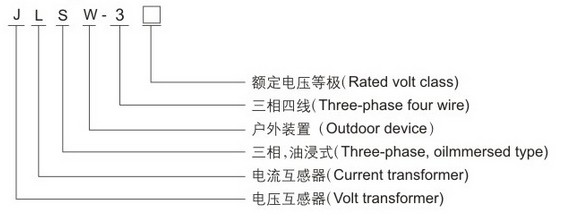

型号含义
结构说明
设备内部包括三台单相电压互感器（PT）和三台电流互感器（CT），均为电磁式。PT 与 CT 固定安装在油箱极板上，油箱盖连接牢固，并设有两个吊环方便吊装。方形油箱结构紧凑，侧面配有油位计、接地螺栓与放油阀，适应户外环境使用。
技术参数
- 符合 GB20840.4-2015《组合互感器》标准
- 电流互感器符合 GB20840.2-2014、GB20840.1-2010
- 电压互感器符合 GB20840.3-2013、GB20840.1-2010
- 必须在产品安装位置 1 米以内设置氧化锌避雷器，以提供有效防雷保护

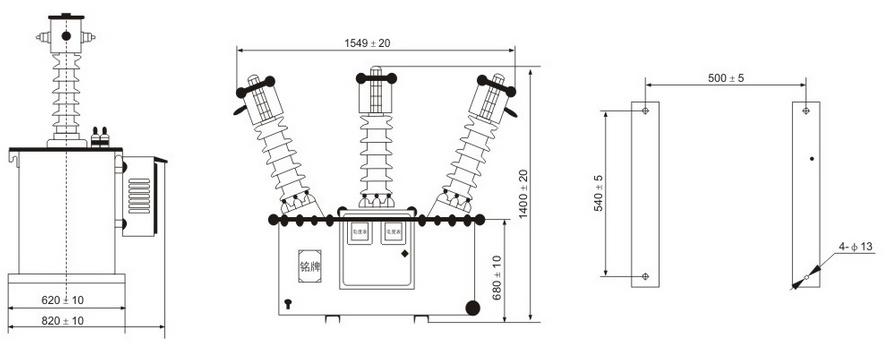

安装外形尺寸
JLSW3-35kV（精度等级：0.2级，0.2S级）适用于 35kV 高压系统。
订购须知
- 电压与电流比：请明确 PT 和 CT 的电压/电流比参数。
- 精度等级：请注明所需的准确等级（如 0.2 或 0.2S）及二次输出参数。
- 绝缘等级与环境条件：提供使用地点的温度、海拔、污染等级等信息。
- 定制需求：如需特殊尺寸、颜色或外观要求，请详细说明。
- 应用场景说明：请描述该设备的用途与安装条件，以便提供最优方案。
如需定制或技术支持，请联系我们的工程团队。
常见问题 FAQs
- 该设备适用于哪些场景？
适用于额定电压不超过 35kV 的户外电力线路，如农村变电站、工业配电网和箱式变电站。 - 防潮装置如何提升耐用性？
该装置阻挡湿气进入油箱，保护内部器件，延长设备使用寿命。 - 是否支持定制？
支持电压/电流比、精度等级、绝缘等级及结构尺寸的个性化定制。 - 日常维护包括哪些内容？
建议定期检查油位、密封性和外部部件，并进行适当清洁。 - 该设备符合哪些安全标准？
符合 GB20840.4-2015 及相关国家标准，支持配置氧化锌避雷器提高防护能力。 - 与传统变压器相比有何优势？
该产品具备油浸结构，散热性能好，精度高，结构紧凑，是现代户外电网计量的高效解决方案。
