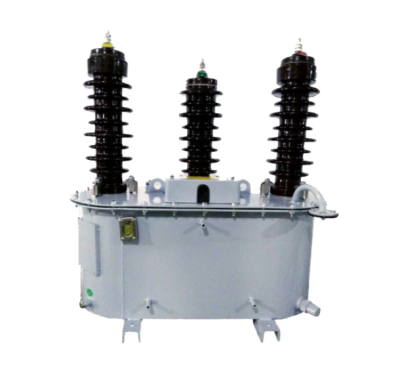

JLS-20KV 户外油浸式组合互感器
JLS-20KV 户外油浸式组合互感器概述 JLS-20、JLS-22 户外油浸式组合互感器是一款专为高压电力系统设计的坚固高效的电能计量解决方案。产品集成了两组单相全绝缘电压互感器，采用三相 V/V 接线结构，两个电流互感器分别串联于 A 相与 C 相。 该组合互感器为升级产品，在油箱盖上配备防潮...
JLS-20KV 户外油浸式组合互感器概述
JLS-20、JLS-22 户外油浸式组合互感器是一款专为高压电力系统设计的坚固高效的电能计量解决方案。产品集成了两组单相全绝缘电压互感器，采用三相 V/V 接线结构，两个电流互感器分别串联于 A 相与 C 相。
该组合互感器为升级产品，在油箱盖上配备防潮装置，有效阻止外部湿气进入油中，从而显著延长设备使用寿命，同时增强了对外部环境因素的防护能力。相较于旧型号，JLS-20KV 容量更大、体积更小、重量更轻，安装更加便捷。
JLS-20 适用于频率为 AC50–60Hz、额定电压为 22kV 及以下的户外电路，广泛应用于电流、电压和电能计量场合，涵盖农村与城市的户外变电站、小型变电所及工业企业变电场合。此外，它可搭配有功和无功电能表，成为高压计量的多功能解决方案。

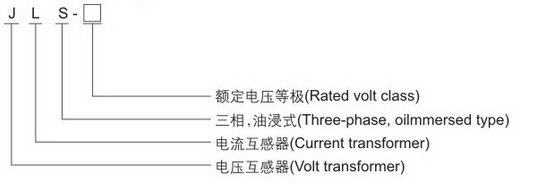

JLS-20KV 型号含义
JLS-20KV 组合互感器结构说明
计量箱由两台单相电压互感器（PT）和两台电流互感器（CT）组成，均为电磁型结构，固定安装于油箱的极板上。油箱为方形设计，顶部带有吊环，方便搬运和安装。侧面配有油位指示器、接地螺栓和放油阀，便于维护和监测。
使用条件
- 系统： 适用于 50Hz、20kV/22kV 三相交流系统
- 环境温度： -40°C ～ +40°C
- 相对湿度： 月平均 ≤ 90%
- 海拔高度： ≤ 2000 米
- 使用环境： 无腐蚀性、无可燃性气体及严重污染物
上述条件确保 JLS-20.22 组合互感器在户外环境中长期稳定运行。
JLS-20.22 技术参数
- 标准符合性：
- 计量箱：GB17201-2006
- 电流互感器：GB20840.2-2014、GB20840.1-2010
- 电压互感器：GB20840.3-2013、GB20840.1-2010
- 防雷要求： 距离设备 1 米内需安装氧化锌避雷器以保障避雷性能。

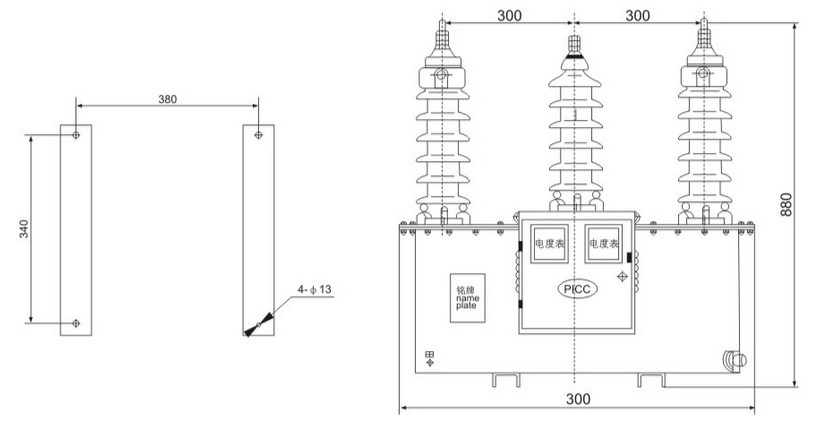

安装尺寸图
注意： 对于 JLS-22KV（0.2级、0.2S级）产品，运行前必须去除防潮装置中橡胶垫中央的呼吸孔封堵，以确保通气与正常运行。
订购须知
- 电压与电流变比： 请注明所需的一次与二次电压、电流比。
- 准确度等级与二次输出： 如 0.2、0.5 级等，同时说明所需的二次输出参数。
- 绝缘等级与使用环境： 请说明所需绝缘等级及工作环境条件，如海拔、温度、污染等级等。
- 定制要求： 如需定制互感器外壳尺寸、计量箱结构或其他特殊功能，请在订货时说明。
如需特殊配置或技术支持，请联系我司技术团队。
常见问题（FAQs）
1. JLS-20KV 组合互感器的主要应用有哪些？
主要用于户外变电站、工业企业、小型变电所中的电流、电压与电能计量。
2. 防潮装置如何提升性能？
防潮装置有效阻止湿气侵入，保护内部器件，显著延长产品使用寿命。
3. JLS-20KV 可以定制吗？
可以根据用户需求定制，包括变比、准确度等级、外壳结构等。
4. 本产品符合哪些标准？
符合 GB17201-2006 及 GB20840 系列标准，适用于高精度计量系统。
5. 是否需要维护？
需定期检查油位、防潮装置及密封情况，确保运行稳定可靠。
6. 本产品是否具备防雷保护？
本体未内置避雷器，需在 1 米内外接氧化锌避雷器以防雷击。
