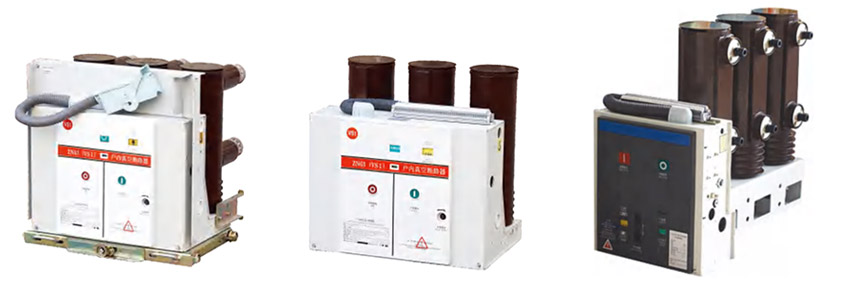

ZN63 (VS1)-12kV 户内高压真空断路器
ZN63 (VS1)-12kV 户内高压真空断路器适用于三相交流 50Hz、额定电压 12kV 的系统，广泛应用于工业设施、矿山、电厂和变电站中。该产品适用于频繁操作场合，为电力设备提供可靠的控制与保护。 断路器集成 VET 操作机构与本体结构，设计紧凑高效。可作为固定安装单元，也可配推进机构组成手...
产品 | 介绍
ZN63 (VS1)-12kV 户内高压真空断路器适用于三相交流 50Hz、额定电压 12kV 的系统，广泛应用于工业设施、矿山、电厂和变电站中。该产品适用于频繁操作场合，为电力设备提供可靠的控制与保护。
断路器集成 VET 操作机构与本体结构，设计紧凑高效。可作为固定安装单元，也可配推进机构组成手车单元，实现灵活配置。兼容 KYN28A-12 (GZS) 和 XGN 等开关柜，可选固封极柱方案，实现免维护、小型化与高可靠性。

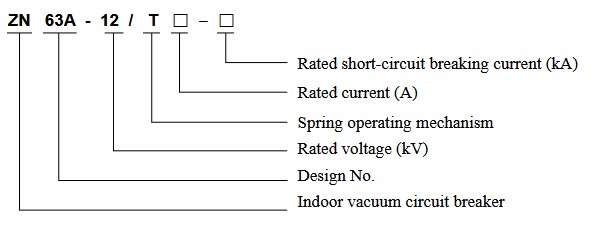

型号含义
- Z：真空断路器
- N：户内型
- 63：设计序号
- 12：额定电压（kV）
- /：配置选项
- □：额定电流（A）
- □：额定短路开断电流（kA）
运行环境条件
- 环境温度：-10℃～+40℃（运输储存最低 -30℃）
- 海拔高度：≤1000m
- 相对湿度：日均≤95%，月均≤90%
- 地震烈度：≤8 级
- 无火灾、爆炸、剧烈污染或腐蚀性介质
- 如需定制耐高湿、高原、特殊环境版本，请联系技术团队
技术参数
（保留您原提供的技术参数表 HTML）
产品结构特点
一体化结构
- 灭弧室与操作机构一体化设计
- 机械寿命＞10000 次，适合频繁操作
- 铜铬合金触头 + 纵磁场技术，灭弧能力强
绝缘系统
- 采用 APG 工艺浇注的固封极柱
- 加强筋+裙缘结构，提高绝缘水平和动热稳定性
- 有效保护真空腔体，缩小体积
操作机构
- 配置弹簧储能操作系统，支持电动/手动
- 链式传动，反弹小，阻尼效果好
- 机构维护少，运行平稳

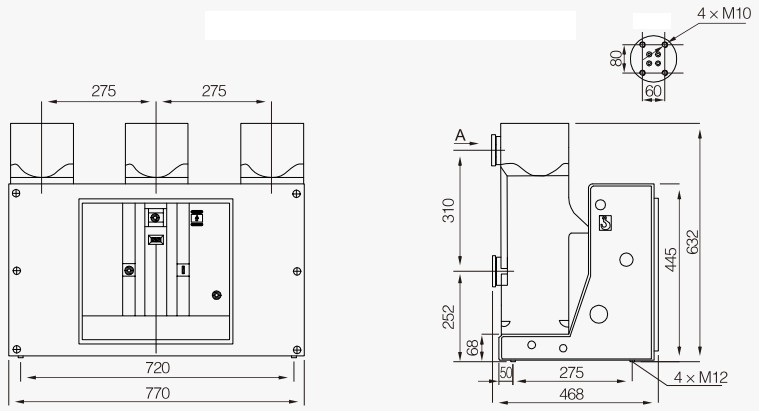

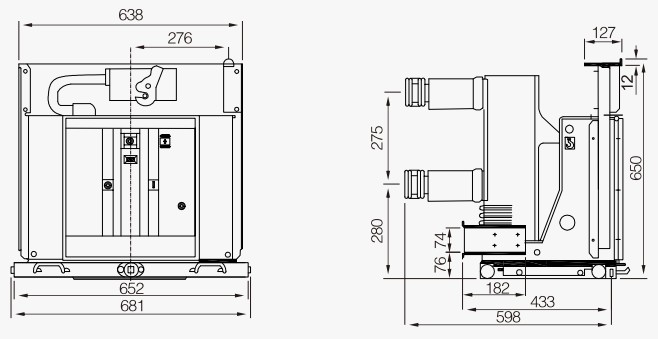

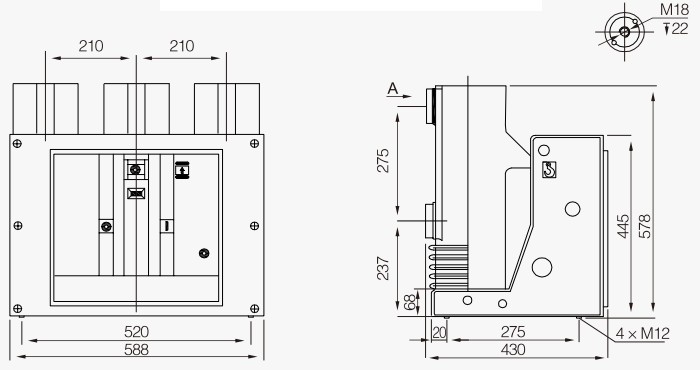

外形与安装尺寸图

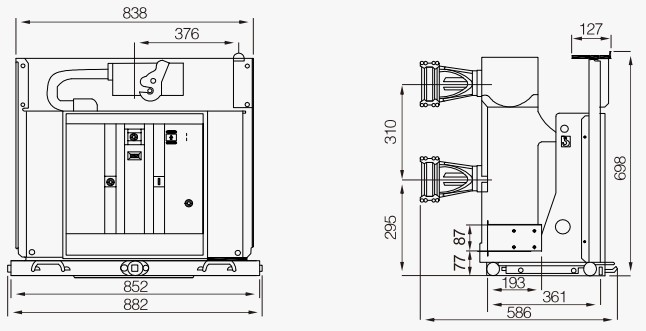

图1：手车式 ZN63(VS1)(800) 安装尺寸
- 手车行程：200±2mm
- 触头对接深度：≥15mm
| 额定电流（A） | 630 | 1250 | 1600 |
|---|---|---|---|
| 开断电流（kA） | 20,25 | 25,31.5,40 | 31.5 |
| 静触头直径（mm） | Φ35 | Φ49 | Φ55 |
订购须知
- 基础参数：型号、电压、电流、开断电流
- 使用环境：如高原、潮湿、腐蚀区域请说明
- 控制方式：操作电压 AC/DC 110V 或 220V，是否需手车式
- 特殊要求：是否需要国军标、防爆型、通讯功能、母线对接尺寸匹配等
定制服务
如需非标设计、增强性能、高端配置版本，请与我方技术支持团队联系。我们致力于为您提供高效、稳定、专业的解决方案。
