LW8-40.5 户外高压 SF6断路器｜40kA 三相交流断路器
LW8(A)-40.5 系列高压交流 SF6 断路器是三相交流设备，适用于 50Hz 户外高压系统，额定电压为 40.5kV，广泛用于输电系统控制与保护，以及断路器与电容器组组合装置中。 该产品采用真空密封灭弧腔，具短灭弧时间、长寿命特点。可连续开断 31.5kA 短路电流达 21 次，无需维护或更...
产品 | 介绍
LW8(A)-40.5 系列高压交流 SF6 断路器是三相交流设备，适用于 50Hz 户外高压系统，额定电压为 40.5kV，广泛用于输电系统控制与保护，以及断路器与电容器组组合装置中。
该产品采用真空密封灭弧腔，具短灭弧时间、长寿命特点。可连续开断 31.5kA 短路电流达 21 次，无需维护或更换 SF6 气体。机械寿命超过 3000 次，具高频开断能力。最多支持12只电流互感器（CT），便于远距离监测与保护。配备 MKZ 型 SF6 密度监控器，不受温度影响，读数稳定，便于维护。符合 GB1984-89 与 IEC56 标准。
LW16-40.5 适用于三相 AC 50Hz 系统，额定电压 40.5kV。具备内置互感器，可监测保护电容器组和输电线路。采用真空密封设计，支持 25kA 短路电流开断达 20 次。
LW34-40.5 同样用于40.5kV系统，配备 CT14 弹簧操动机构，操作可靠，结构坚固。
LW34-40.5 T2000-40 型号含义
- L： 使用 SF6 气体作为灭弧介质
- W： 户外型
- 8： 系列设计序号
- 40.5： 额定电压（kV）
- (W)： 增强防污型（可选）
- T： 弹簧操动机构
- 2000： 额定电流（A）
- 40： 额定短路开断电流（kA）
运行条件
- 海拔： ≤3000m
- 温度： -30℃ 至 +45℃
- 污秽等级： 不高于 IV 级（GB/T5582）
- 湿度： 日平均 ≤95%；月平均 ≤90%（25℃）
- 风压： ≤700Pa（风速≤34m/s）
- 日温差： ≤25℃
- 太阳辐射强度： ≤0.1W/cm²
- 地震烈度： 水平≤0.2g，垂直≤0.1g
- 覆冰厚度： ≤10mm
- 安装方式： 户外安装
结构特点
- 紧凑设计： 小型陶瓷柱结构，搭配 CT14 弹簧机构，操作可靠，适合频繁操作。
- 灭弧系统： 采用压气式灭弧技术，具强力开断能力，可开断 40kA 电流达12次。
- 优质密封结构： 进口密封件 + 弹簧补偿型“V”型动密封结构，年泄漏率 ≤1%。
- 内置高精度 CT： 采用微晶合金，精度可达 0.2 或 0.2S，支持最多12只 CT。
应用领域
- 城市电网： 满足高密度供电需求，提升安全与效率。
- 工业配电： 提供可靠电力保障，减少停电时间。
- 农村电气化： 提供稳定、可靠电源，适应复杂环境。
- 变电站保护： 管理变电站间功率流动，确保系统稳定运行。
技术参数
- 额定绝缘强度： 雷电冲击耐压 185kV，工频耐压 95kV。
- 寿命： 40kA 短路电流开断 12 次，机械寿命 3000 次。
主要参数表

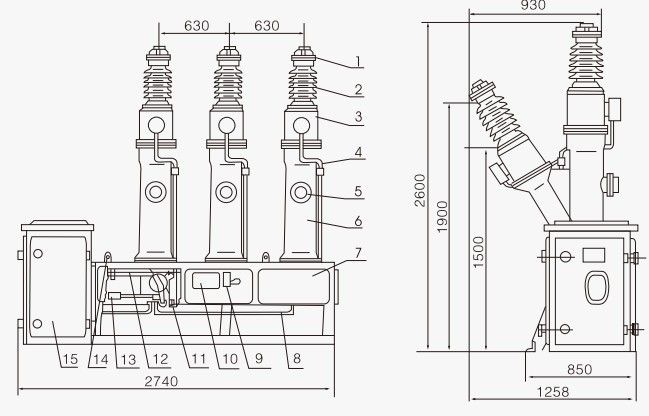

外形图与结构图
| 1. 出线罩 | 4. CT保护管 | 7. 底架 |
| 2. 套管 | 5. 极间连接 | 8. 气体管道 |
| 3. 电流互感器 | 6. 外壳 | 9. 合分指示器 |
| 10. 铭牌 | 11. 传动箱 | 12. 分闸弹簧 |
订购须知
- 基础参数： 型号、额定电压/电流、短路开断电流
- 工作环境： 温度范围、污秽等级
- 控制参数： 控制电压、储能电压、电流互感器数量
- 定制需求： 非标结构、特殊测试、证书等
常见问题（FAQs）
- LW8(A)-40.5 主要应用在哪些场景？
适用于城市、工业、农村输电系统及电容组控制、变电站保护。 - 是否适应极端环境？
采用陶瓷 + 不锈钢密封结构，可在 -30°C 至 +45°C，IV级污秽环境下运行。 - 灭弧能力有多强？
可连续开断 40kA 短路电流 12 次，保障系统安全。 - 支持远程与自动化控制吗？
内置CT，支持自动化监测与智能电网接入。 - 维护频率高吗？
密封式SF6系统，年泄漏≤1%，3000次操作寿命，维护成本低。 - 是否支持定制？
支持特殊CT比、绝缘增强、特殊控制机构等定制。
