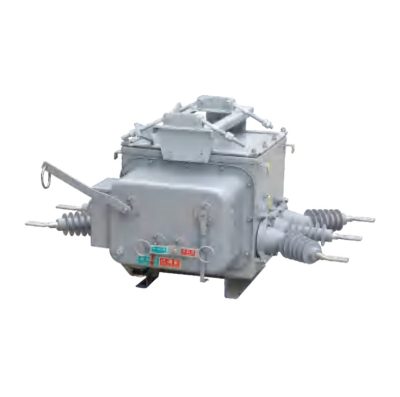

ZW20A-12 户外高压真空断路器, 带SF6绝缘
ZW20A-12/T□-□ 系列户外高压真空断路器适用于 12kV、50Hz 的三相交流电力系统，主要用于配电网、变电站、工业厂区及农村电力系统中负载电流、过载电流及短路电流的控制与保护，尤其适合频繁操作及自动化电网场景。 作为 ZW20-12 的升级版，ZW20A-12 采用先进的真空灭弧技术，并...
ZW20A-12/T□-□ 系列户外高压真空断路器适用于 12kV、50Hz 的三相交流电力系统，主要用于配电网、变电站、工业厂区及农村电力系统中负载电流、过载电流及短路电流的控制与保护，尤其适合频繁操作及自动化电网场景。
作为 ZW20-12 的升级版，ZW20A-12 采用先进的真空灭弧技术，并以 SF6 气体作为绝缘介质。该产品引入日本东芝 VSP5 结构技术，具备优良的密封性、绝缘性与防爆性能，确保 SF6 零泄漏，运行不受环境影响。
断路器采用优化弹簧机构，链条直驱结构配合多级脱扣系统，性能远优于传统弹簧式，主回路为“内涨外缩”式导电结构，有效降低接触电阻与温升。

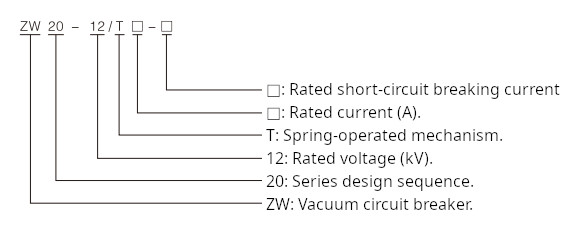

ZW20A-12 型号说明
- ZW：真空断路器
- 20：产品设计序号
- 12：额定电压（kV）
- T：弹簧操作机构
- □：额定电流（A）
- □：额定短路开断电流（kA）
ZW20A-12 核心功能
ZW20A-12/T630-20 型户外真空断路器具备现代电网所需的多种智能保护与通信功能，包括：瞬时保护、过流保护、三次重合闸、事件记录、合闸涌流保护、零序保护、实时时钟、加速重合闸、远程状态查询、手持控制终端、远近切换配置、故障主动上报、GSM短信发送等。
产品特性
整机包括 ZW20A-12 真空断路器本体、RDCU-1A 故障检测控制器与外置电压互感器，之间通过航空插头和户外密封线缆连接。具备毫安级零序电流与相间故障检测能力，灭弧可靠，SF6 绝缘腔体密封稳定，采用东芝防爆技术，无泄漏结构确保各种气候下稳定运行，是一款高性能的户外断路器解决方案。
ZW20A-12 技术参数
| 项目 | 单位 | 参数 |
|---|---|---|
| 额定电压 | kV | 12 |
| 额定频率 | Hz | 50 |
| 额定电流 | A | 630 |
| 额定短路开断电流 | kA | 20 |
| 额定合闸电流（峰值） | kA | 50 |
| 额定动稳定电流 | kA | 50 |
| 4s 短时耐受电流 | kA | 20 |
| 额定操作顺序 | – | 分-0.3s-合分-180s-合分 |
| 储能电机额定电压 | V | AC220 |
| 储能电机最大/最小电压 | V | AC242/AC18 |
| 额定合闸电压 | V | AC220 |
| 合闸最大/最小电压 | V | AC264/AC14 |
| 额定分闸电压 | V | AC220 |
| 分闸最大/最小电压 | V | AC264/AC14 |
| 合闸同期性差 | ms | ≤2 |
| 分闸同期性差 | ms | ≤2 |
| SF6 额定表压 | MPa | 0.01 |
| 短路开断次数 | 次 | 30 |
| 机械寿命 | 次 | 10000 |

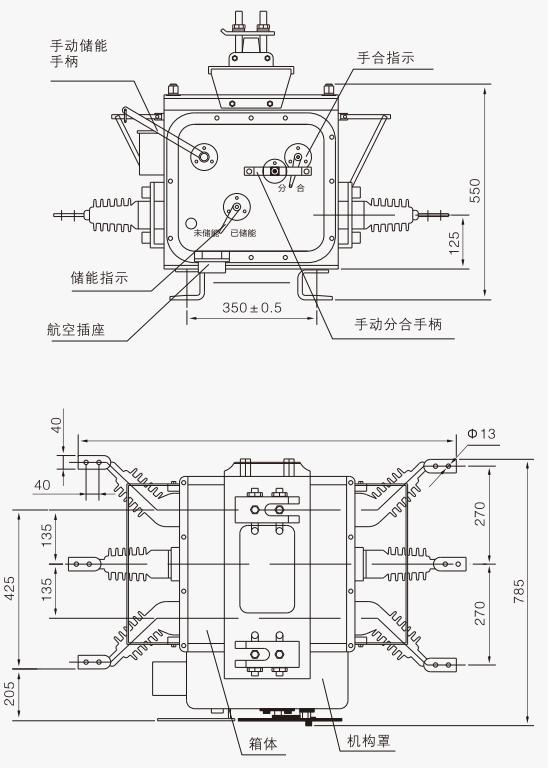

外形与安装尺寸
订购指南
- 参数说明：请注明额定电压、电流、开断电流、是否带隔离开关、是否需通信功能。
- 环境信息：请提供使用现场的温度、海拔、污染等级等，以确保适配。
- 定制需求：如需防腐涂层、避雷器集成、遥控模块、非标安装等，请详细说明。
欢迎联系我们的技术团队，获取专属定制方案！
常见问题解答（FAQs）
- ZW20A-12 主要应用在哪些场景？
适用于 12kV 配电网、变电站、工业厂房及农村配电系统中高频操作与智能网控。 - 如何确保环境适应性？
采用东芝 SF6 密封技术，密闭不漏气，抗严寒高湿与 V 级污染。 - 是否具备智能功能？
具备 GSM 报警、远程重合闸、故障自检、事件记录、远程通信等智能化功能。 - 维护是否繁琐？
断路器为全密封结构，寿命 10000 次，基本免维护。 - 短路保护能力如何？
支持 20kA 开断、50kA 峰值合闸，保护能力强。 - 是否支持定制？
支持。电流等级（400A~800A）、涂层、防雷、安装方式等均可定制。
