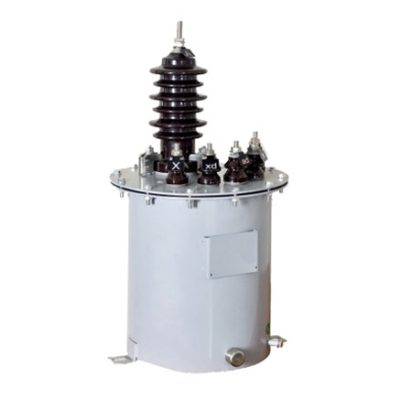

LB-10W 10kV 户外油浸式高压电流互感器
LB-10W 10kV 油浸式电流互感器是一种钢箱油浸式装置，专为50Hz的10kV电力系统设计，支持电流测量、电能计量和继电保护功能。可在120%额定电流下持续运行，适用于最高4000米海拔及-25°C至+40°C的环境，确保在各种复杂条件下稳定运行。 LB-10W 型号含义 LB-10W 使用条...
产品 | 介绍
LB-10W 10kV 油浸式电流互感器是一种钢箱油浸式装置，专为50Hz的10kV电力系统设计，支持电流测量、电能计量和继电保护功能。可在120%额定电流下持续运行，适用于最高4000米海拔及-25°C至+40°C的环境，确保在各种复杂条件下稳定运行。

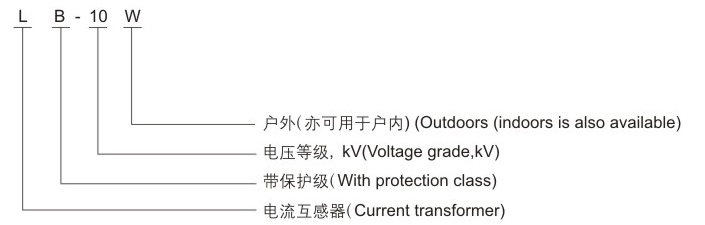

LB-10W 型号含义
LB-10W 使用条件
- 安装场所： 室内或室外皆可。
- 环境温度： -25°C 到 +40°C。
- 环境湿度： 最大相对湿度95%。
- 海拔高度： ≤2000米。
- 污秽等级： II级。
LB-10W 结构特点
LB-10W为单相油浸自冷式电流互感器，适用于户内外场合。采用优质绝缘油与冷却油，通过先进的真空滤油和真空注油工艺，提升其绝缘性与冷却效率。
结构关键点包括：
- 油箱结构： 配有注油阀、防水防雪罩，设有通气孔以调节压力并保持油质稳定。内置隔膜防止空气接触，显著降低油氧化率。
- 热稳定性： 热稳定系数高达187.5倍，适用于高热负荷运行环境。
- 型号配置：
- 单变比 + 单二次绕组
- 单变比 + 双二次绕组
- 双变比 + 单二次绕组
- 双变比 + 双二次绕组
应用与标准： 支持0.2、0.5、1.3(D)等 CT 精度等级，适用于高精度电能计量及继电保护，特别适配10kV系统。
LB-10W 技术参数
支持20A至400A的初级电流，具备单/双绕组配置；精度等级包含0.2、0.5、10P10，测量与保护容量最高可达15VA，热稳定电流达30kA，动稳定电流50kA。
| 额定一次电流 (A) | 精度组合 | 额定输出 (kA) | 额定热稳定电流 (kA) | 额定动稳定电流 (kA) | 备注 |
|---|---|---|---|---|---|
| 20 | 0.2/0.2 0.2/0.5 0.5/0.5 0.2/10P10 0.5/10P10 |
10/10 10/15 15/15 10/20 15/20 |
1.8 | 3.0 | 可选单或双二次绕组 |
| 30 | 2.7 | 4.5 | |||
| 40 | 3.6 | 6.0 | |||
| 50 | 4.5 | 7.5 | |||
| 75 | 6.75 | 11.25 | |||
| 100 | 9.0 | 15.0 | |||
| 150 | 13.5 | 22.5 | |||
| 200 | 18.0 | 30.0 | |||
| 300 | 27.0 | 45.0 | |||
| 400 | 30.0 | 50.0 |
定制服务： 我们提供变比、精度等级、容量等定制服务，欢迎联系我们获取个性化解决方案。

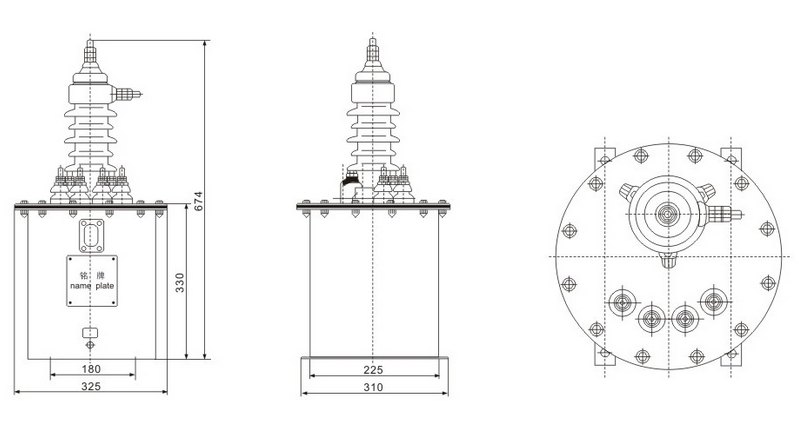

安装尺寸图
说明： 页面包含LB-10W电流互感器的接线图、技术规格、比率、安装尺寸等详细资料。支持特殊结构及非标定制，欢迎联系我们团队获取选型支持。
