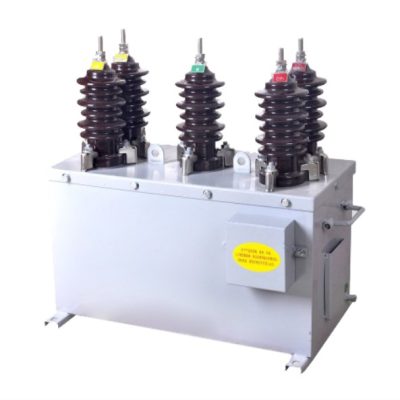

JLSZW-10 户外干式三相组合互感器产品概述
JLSZW-10kV 户外干式三相组合互感器，也称为高压计量箱，适用于额定电压不超过 10kV、频率为 50Hz 的三相交流电路，用于电压、电流和电能计量，兼具继电保护功能。该产品适用于城乡电网以及工矿企业变电站。
该干式组合互感器集电压互感器与电流互感器于一体，可实现有功和无功电能计量。采用环氧树脂浇注绝缘，具备结构紧凑、环保、耐污秽、维护简便等特点，适合现代配电系统、能效监测及电网改造等多种场合。
主要优势包括：
- 环保无油设计，有助于降低运行环境影响。
- 高压电能计量能力，可内置电能表使用。
- 环氧树脂绝缘结构，适应户外复杂环境。
- 紧凑设计，维护需求低，适合电网升级与改造。
JLSZW-6/10 型组合互感器适用于智能电网、发电厂与变电站等场景的高压计量需求。我们可根据用户的实际使用环境提供定制化解决方案。

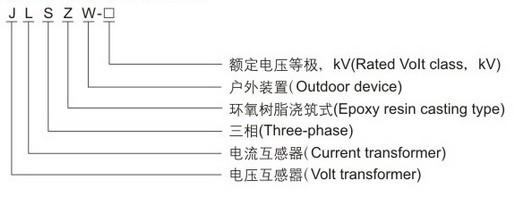

JLSZW 型号含义
结构说明
该组合互感器由两个电压互感器（PT）与两个电流互感器（CT）组合而成，外壳为密封铁箱体结构，适用于高压电网中户外计量使用。
电压互感器部分采用环氧树脂浇注绝缘，开口铁芯，芯柱上分别绕制一次、二次绕组；电流互感器为闭合铁芯结构，使用优质冷轧硅钢带轧制而成，同样为环氧浇注结构，磁性能好，耐久性强。
技术参数
电压互感器参数
| 型号 | 额定电压比 (V) | 准确等级 | 额定输出 (VA) | 极限输出 (VA) | 绝缘等级 (kV) |
|---|---|---|---|---|---|
| JLSZW-6/10 | 3000/100 | 0.2 / 0.5 | 15 / 30 | 300 | 3.6/25/40 |
| 6000/100 | 7.2/32/60 | ||||
| 10000/100 | 12/42/75 |
电流互感器参数
| 型号 | 额定电流比 (A) | 准确等级 | 额定输出 (VA) | 热稳定电流 (kA) | 动稳定电流 (kA) | 绝缘等级 (kV) |
|---|---|---|---|---|---|---|
| JLSZW-6/10 | 5~200/5 | 0.2S | 10 | 100 I1n | 2.5 I1th | 12/42/75 |
| 0.2 | 10 |
外形及安装尺寸
注：JLSZW-6kV 采用 10kV“V/V”接线方式，适用于三相三线两元件制系统。
订购须知及建议
- 如有电压、电流互感器部分的特殊精度或尺寸要求，请在订购时注明。
- 建议定期清洁产品表面，保持良好运行状态。
- 如有技术问题或需获取定制方案，请联系我方工程技术人员。
常见问题解答
- JLSZW-10 主要应用场景是什么？适用于城市电网、工业变电站、农村配电等高压能量计量与保护。
- 该产品如何适应户外使用？采用环氧树脂绝缘与密封铁箱结构，具备良好的抗污秽、耐湿热、抗机械冲击能力。
- 是否支持定制？支持，包括电压/电流比、准确等级、尺寸、绝缘等级等。
- 需要怎样的维护？定期检查与清洁表面，保持运行状态即可。
- 符合哪些标准？符合 GB20840.4-2015 及相关国家标准。
- 相比油浸式互感器有何优势？干式结构环保无油，维护量小，适应现代电力系统需求。
